SparkFun MicroMod ESP32 Processor 主板 MicroMod 微模組系列

描述

SparkFun MicroMod ESP32 Processor 主板 MicroMod 微模組系列

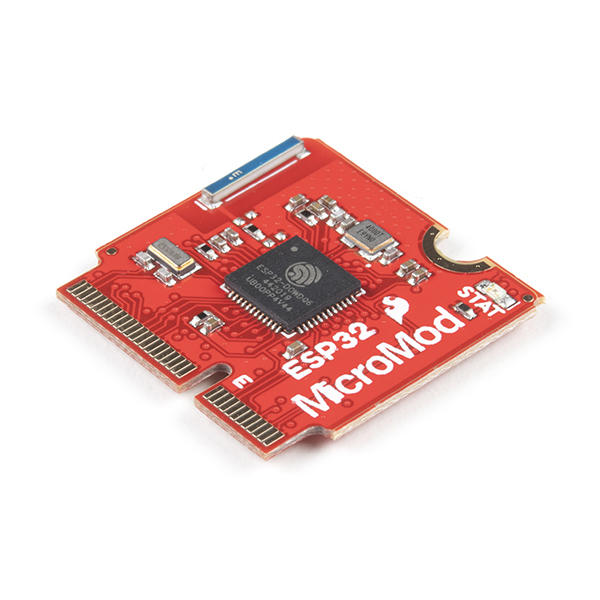

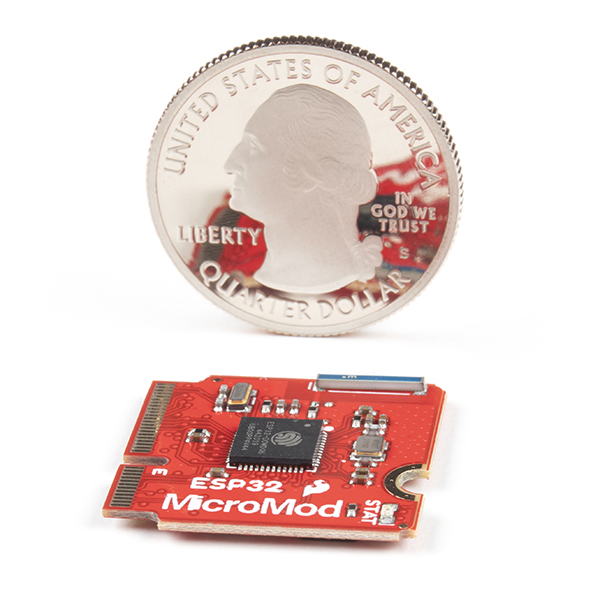

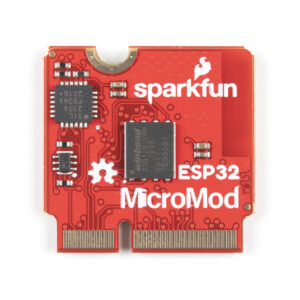

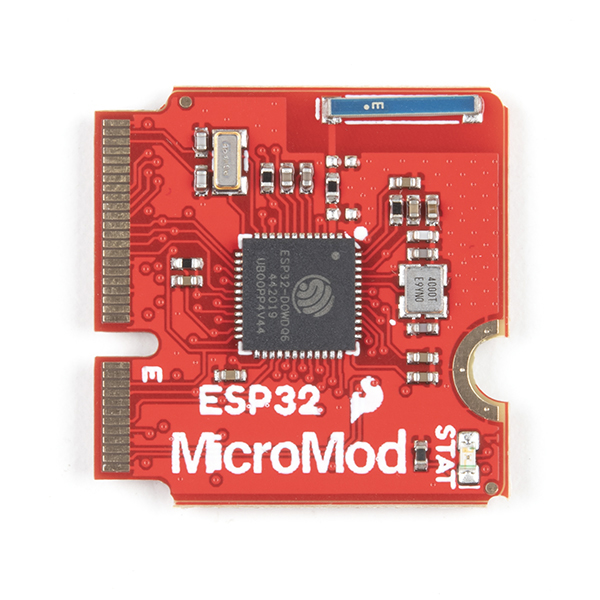

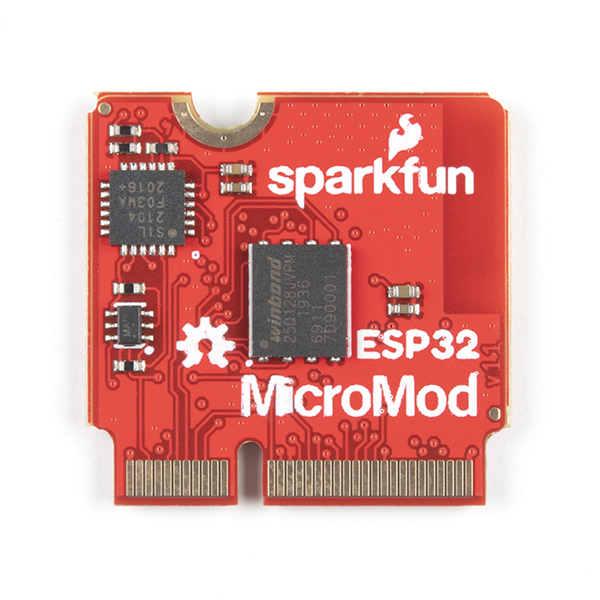

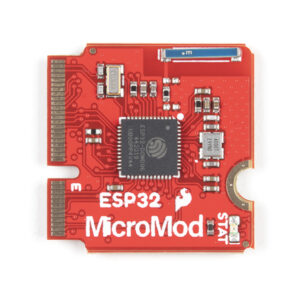

MicroMod ESP32 處理器板將Espressif的ESP32與我們的M.2連接器接口相結合，將具有可靠WiFi和藍牙功能的處理器板引入到MicroMod 生態系統中。使用M.2 MicroMod連接器，輕鬆連接ESP32處理器。只需將處理器斜角連接器上的鑰匙與M.2連接器上的鑰匙配對，然後用螺釘（所有載板均隨附）將其固定。如果您需要換出處理器以獲得強大的無線功能，那 SparkFun MicroMod ESP32 Processor 主板 是您最佳的選擇。

ESP32包含一系列功能，包括雙核Tensilica LX6微處理器，240MHz時鐘頻率，520kB內部SRAM，集成的WiFi收發器，集成的雙模藍牙和硬件加速加密（AES，SHA2，ECC，RSA-4096） ）。使用此MicroMod處理器板，您可以訪問8個通用IO引腳，專用的模擬，數字和PWM引腳，以及所有喜歡的風扇-SPI，I ² C，UART和SDIO。再加上16MB的閃存存儲空間和約500µA的睡眠電流，您將獲得多功能性的完美風暴。

ESP32的一般特性：

• 雙核Tensilica LX6微處理器
• 時鐘頻率高達240MHz
• 520kB內部SRAM
• 128mbit / 16MB閃存
• 集成802.11 BGN WiFi收發器
• 集成雙模藍牙（經典和BLE）
• 2.7至3.6V工作範圍
• 休眠狀態下的休眠電流為500µA
• 10電極電容式觸摸支持
• 硬件加速加密（AES，SHA2，ECC，RSA-4096）

MicroMod ESP32 上提供的特定外設：

• 1個專用於編程和調試的USB
• 1個UART
• 2倍I ² C
• 1個SPI
• 7個GPIO
• 2個數字引腳
• 2個模擬引腳
• 2個PWM
• 狀態指示燈
• VIN電平ADC

可以使用其他外圍設備，但可以在專用的MicroMod引腳上共享這些外圍設備。以下為搭配載板的示意圖

資源與文件

MicroMod ESP32處理器文檔：

• 原理圖
• 鷹文件
• 聯播指南
• 板子尺寸
• 數據表（ESP32）
• 圖形數據表
• GitHub硬件回購

MicroMod文檔：

• 英國威廉希爾SparkFun MicroMod接口v1.0-引腳
• 英國威廉希爾SparkFun MicroMod接口v1.0-引腳說明
• MicroMod入門
• 使用MicroMod設計
• MicroMod信息頁面
• MicroMod論壇
• SparkFun Eagle庫包含M.2連接器和SMD支架的示例腳印
• M.2 MicroMod連接器數據表
• MicroMod可回流焊支架數據表

ESP32說明文件：

• ESP32.com
• 樂鑫ESP32資源頁面

MicroMod 微模組系列 介紹

MicroMod 是一個模組化接口生態系統，利用 M.2 標準將微控制器的“處理器板”連接到各種功能性應用載板。由可互換處理器和載板組成的模塊化生態系統，可實現快速原型開發。

MicroMod是一個緊湊的接口，用於將微控制器連接到各種外圍設備。通常，您可以將MicroMod系統視為插入“載板”的“大腦”。MicroMod處理器板大約為22×22毫米，可以插入任何MicroMod載板上。最初的M.2標準是為換出外圍設備而設計的（例如，用戶可以將一個固態硬盤換成更大的固態硬盤），而MicroMod標準則是為換出控制器而設計的。例如，用戶可以從功能強大的處理器開始，然後更改為低功率控制器以延長電池壽命。

專業功能性應用載板

根據您的特定需求，選擇一個載板來訪問不同的輸入和輸出。利用我們的Qwiic Connect系統，可以輕鬆擴展每個載板。

可互換處理器

選擇您的處理器，從SparkFun自己的Artemis到ESP32或SAMD51（還有更多）。幾乎無需更改代碼即可混合，匹配，測試和原型化不同的處理器！

SparkFun MicroMod ESP32 Processor

The MicroMod ESP32 Processor Board combines Espressif’s ESP32 with our M.2 connector interface to bring a processor board with reliable WiFi and Bluetooth capabilities into our MicroMod ecosystem. With the M.2 MicroMod connector, connecting your ESP32 Processor is a breeze. Simply match up the key on your processor’s beveled edge connector to the key on the M.2 connector and secure it with a screw (included with all Carrier Boards). If you need to swap out your processor for a strong wireless option, make sure to check out the MicroMod ESP32!

The ESP32 includes a laundry list of functionality, including the dual-core Tensilica LX6 microprocessor, 240MHz clock frequency, 520kB internal SRAM, integrated WiFi transceiver, integrated dual-mode Bluetooth, and hardware accelerated encryption (AES, SHA2, ECC, RSA-4096). With this MicroMod processor board, you have access to 8 general use IO pins, dedicated analog, digital, and PWM pins, as well as all the fan favorites – SPI, I²C, UART, and SDIO. Add to that 16MB flash storage and sleep current of around 500µA, and you’ve got a perfect storm of versatility.

Features

ESP32 General Features:

• Dual-core Tensilica LX6 microprocessor
• Up to 240MHz clock frequency
• 520kB internal SRAM
• 128mbit/16MB flash storage
• Integrated 802.11 BGN WiFi transceiver
• Integrated dual-mode Bluetooth (classic and BLE)
• 2.7 to 3.6V operating range
• 500µA sleep current under hibernation
• 10-electrode capacitive touch support
• Hardware accelerated encryption (AES, SHA2, ECC, RSA-4096)

Specific Peripherals made available on MicroMod ESP32:

• 1x USB dedicated for programming and debug
• 1x UART
• 2x I²C
• 1x SPI
• 7x GPIO
• 2x Digital Pins
• 2x Analog Pins
• 2x PWM
• Status LED
• VIN Level ADC
