匯承 HC-42 nRF52832藍牙模組5.0 BLE Arduino無線串口透傳模組

描述

匯承 HC-42 nRF52832 藍牙模組 5.0 BLE Arduino無線串口透傳模組 正廠 HC 出貨

nRF52832 是一款功能強大，高度靈活的超低功耗多協議的 SoC，非常適合藍牙低功耗（BLE，以前成為智能藍牙），ANT 和 2.4GHz 的無線應用。基於 ARM Cortex M4F為核心微處理器設計的SoC，擁有512KB的片上FLASH和64KBRAM空間。2.4GHz收發器支持藍牙低功耗，ANT和專有的2.4GHz協議棧，兼容nRF51系列，nRF24L系列。

其應用領域：物聯網（LoT），穿戴設備，智能家居傳感器，電腦外設，聲控智能遙控器，連接健康產品，智能手錶和樓宇自動化等。

晶片特性

• 單晶片，高度靈活的2.4 GHz多協議SoC
• 32位ARM Cortex-M4F處理器
• 1.7V至3.6V操作電壓
• 512kB快閃記憶體+ 64kB RAM
• 支持並發藍牙低功耗/ ANT協議操作
• +4dBm的輸出功率
• -96dBm靈敏度，藍牙低功耗
• 線程安全和運行時保護
• 事件驅動API支持
• 空中鏈路兼容nRF24L和nRF24AP系列
• 兩種速率：2Mbps/1Mbps
• 自動的電源管理系統
• 可配置的I/O
• 3 x主/從SPI
• 2 x雙線接口（I²C）
• UART（RTS / CTS）
• 3 x PWM
• AES HW加密
• 12位ADC
• 實時時鐘（RTC）
• 數字麥克風接口（PDM）

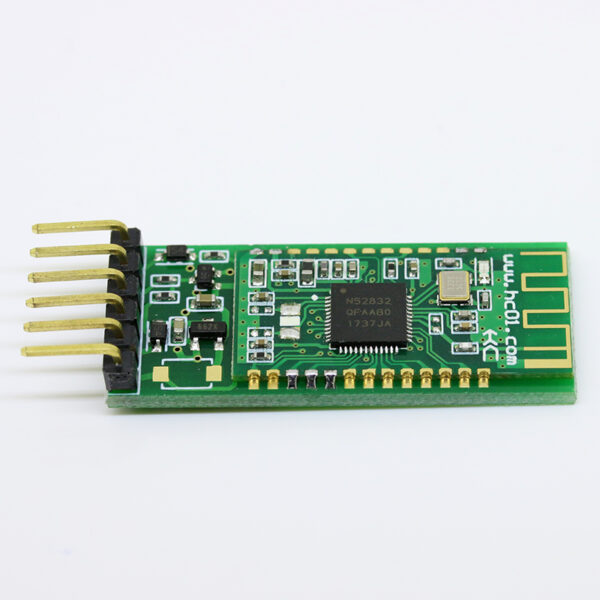

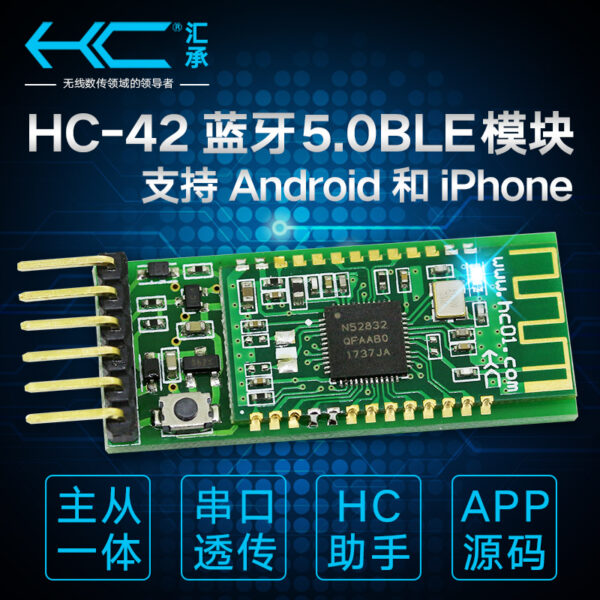

HC-42 nRF52832 藍牙模組 特色

• 1、帶底板款。帶底板引出了6個針腳，支援3.2~6V電壓和TTL電平。
• 2、主從機一體，可通過AT指令設置。一主一從，上電自動連接。
• 3、更低功耗，停機電流低至0.3uA。睡眠電流為4.5uA，可發現、可連接。
• 4、更高速率，串口串列傳輸速率支援1200~230400。
• 5、支持Android4.3、iPhone 4S以上版本的手機。
• 6、不能直接與PC自帶藍牙和手機自帶藍牙連接，這是由BLE協議決定的，所有的BLE藍牙模組都是這樣，非產品問題。
• 7、支援iBeacon功能，微信搖一搖周邊。
• 8、空曠環境傳輸距離為40米。
• 9、HC-42的UUID：搜索UUID：FFF0，服務UUID：FFE0，透傳數據UUID：FFE1。

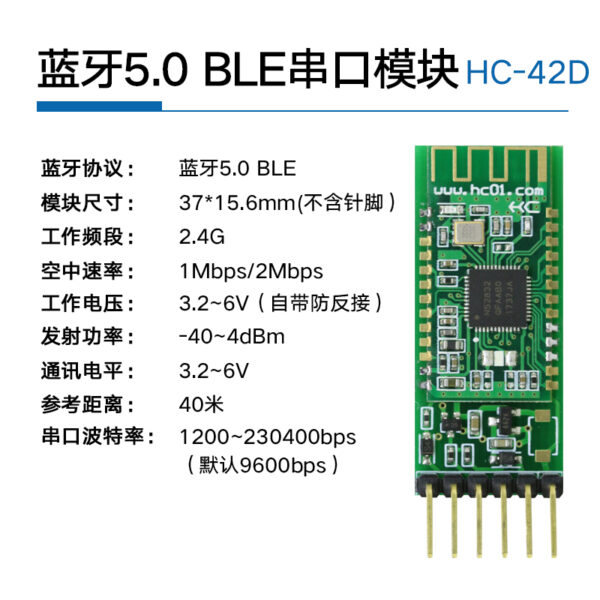

HC-42D BLE 5.0 Bluetooth Module with Base, Support Arduino and ibeacon

The HC-42 Bluetooth Serial Communication Module is a new generation of digital transmission module based on the Bluetooth BLE V5.0 Bluetooth protocol. The working frequency band is 2.4GHz ISM, and the modulation method is GFSK. The module’s maximum transmit power is 4dBm and the receiving sensitivity is -96dBm.
Module size 37mm *15.6 mm, integrated stamp hole package, can be patched, it is easy to embed in the application system.

• Part Number: HC-42D
• Version: BLE 5.0
• Module Size: 37mm *15.6 mm
• Frequency Band: 2.4G
• Air Rate: 1Mbps/2Mbps
• Working Voltage: 1.8~3.6V
• Antenna: PCB internal antenna
• Shutdown Current: 0.3μA
• Communication Interface: UART
• Sensitivity: -96dBm@1Mbps
• Level: 1.8~3.6V，Same to Working Voltage
• Working Humidity: 10％~90％
• Transmit Power: -40~4dBm
• Storage Temperature: -40℃~+85℃
• Reference Distance: 40m/2Mbps（BLE 5.0）
• Working Temperature: -25℃~+75℃
• Package: 2 PCS X HC-42D ( with base )
