SparkFun TMAG5273 線性 3D 霍爾效應感測器 – 具有線性 3D 視覺效應

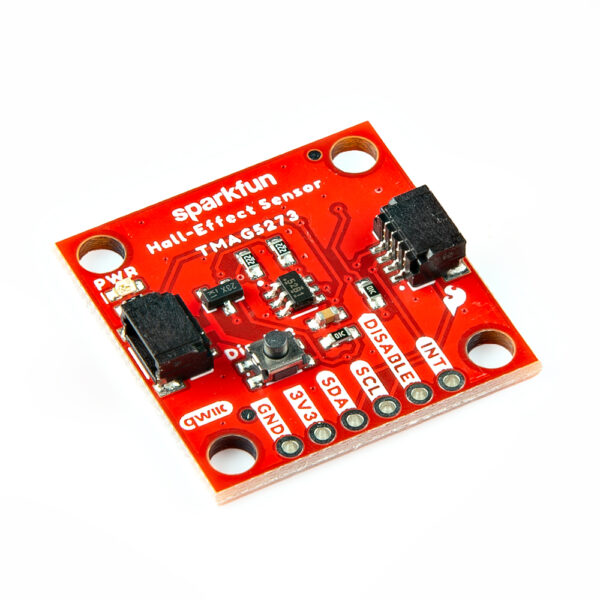

SparkFun TMAG5273 Qwiic 線性 3D 霍爾效應感測器是一款低功耗、高精度的磁場感測器，可以在三個維度中檢測磁場的存在、強度和方向。這個板子非常適合應用於磁場接近檢測、門窗感應、移動轉子和控制等場景，並且符合標準的 1 英寸 x 1 英寸 Qwiic 插槽！

Texas Instruments 的 TMAG5273 具有可配置為 ±40 毫特斯拉或 ±80 毫特斯拉的線性磁場範圍，以及 TI 的集成角度計算引擎（CORDIC），可進行增益和偏移調整，適用於各種應用。此外，包括磁性防竊檢測、喚醒/閾值設置等功能，可通過 I2C 接口或專用中斷引腳配置以觸發中斷。

擁有低功耗率（主動模式下僅為 2.3mA，睡眠模式下為 1µA）、高精度（典型精度為 ±0.5%）、Disable 按鈕（與同名引腳相連）和內建溫度感測器，SparkFun TMAG5273 線性 3D 霍爾效應板是需要低功耗、高精度磁場感測器的人的絕佳且經濟實惠的選擇。

這款線性 3D 霍爾效應感測器通過 I2C 通信，因此我們已經將每個引腳都引出到 Qwiic 系統，因此無需焊接即可連接到系統的其他部分！不過，如果您更喜歡，I2C 引腳也已經引出到標準的 0.1 英寸間距的引腳。

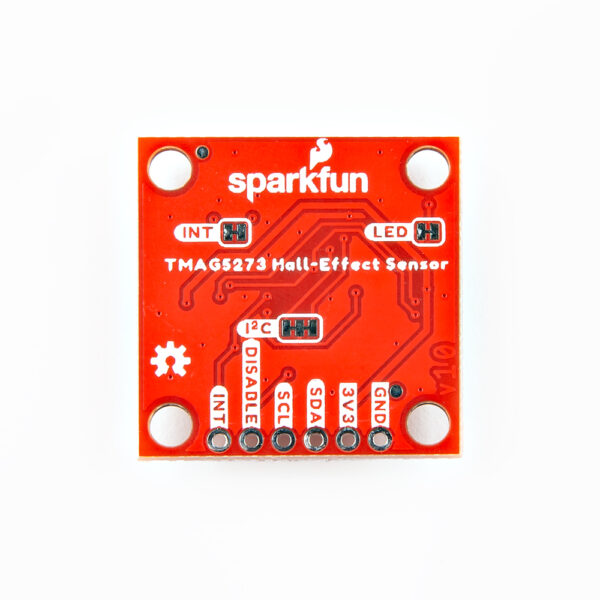

分線板

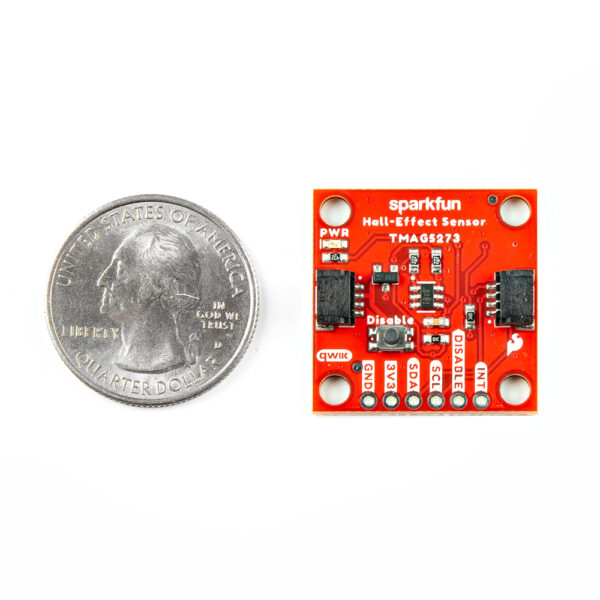

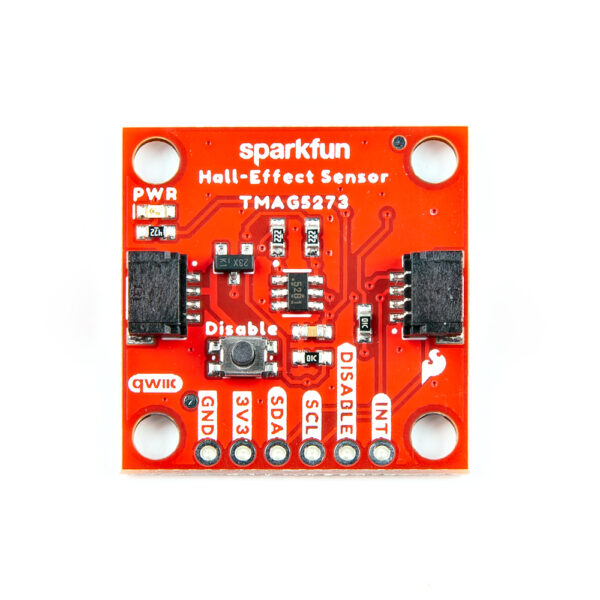

• 尺寸：1吋。x 1 英吋。標準佔地面積
• 兩個水平 Qwiic 連接器
• 四個安裝孔：
  • 相容於4-40螺絲
• 六個 PTH 引腳
  • 3V3,,,,,,, GND_ SCL_ SDA_ INT_Disable
• 電源 LED （紅色）
• 禁用按鈕

TMAG5273 霍爾效應感測器

• 可設定的 I ² C 位址：
  • 0x35 （預設）（7 位元）
• 磁場範圍（靈敏度）：
  • ± 40mT （820 LSB/mT）
  • ±80mT （410LSB/mT）
• 磁漂移：5%
• 旋轉精度：±0.5°/360°旋轉
• 電壓範圍：1.7 – 3.6V
  • 睡眠：5nA
  • 喚醒/睡眠：1μA
  • 活動電流：2.3mA
• 工作溫度：–40 – 125°C
• 整合溫度補償/測量
  • 範圍：-40 – 170°C
• 可配置的數據速率
  • CRC支援

文件與資源

• 示意圖
• 鷹檔案
• 電路板尺寸
• 連接指南
• 數據表(TMAG5273)
• Qwiic 資訊頁面
• TMAG5273 Arduino 庫
• GitHub 硬體倉庫
