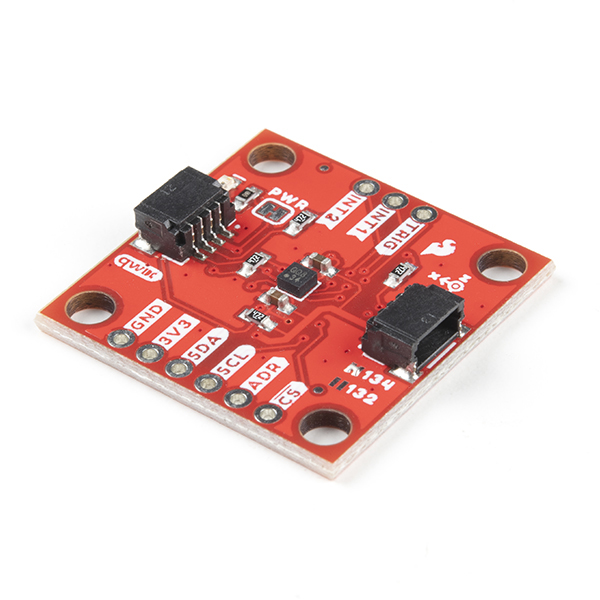

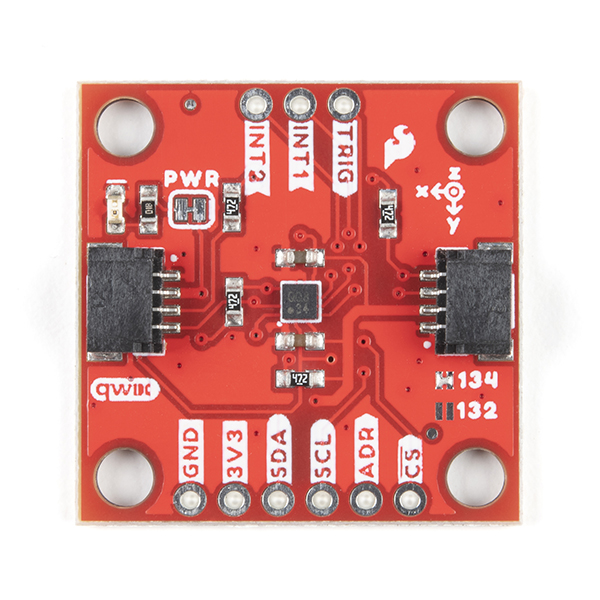

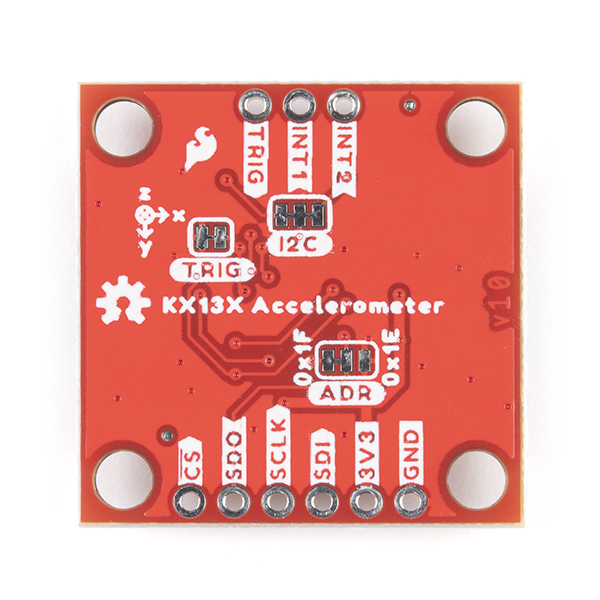

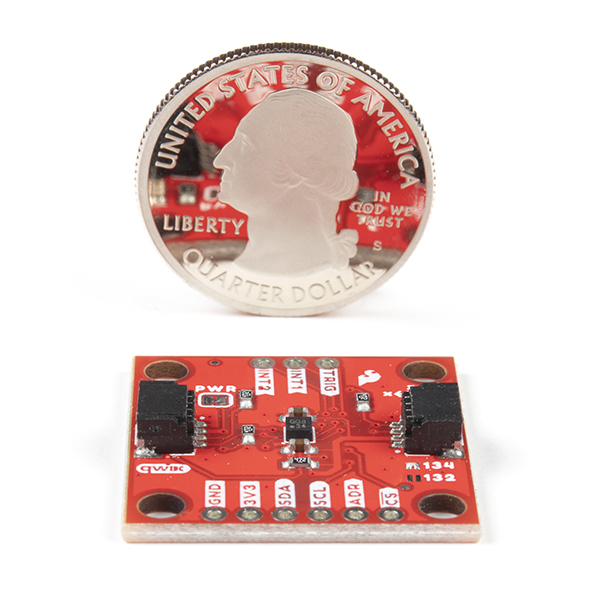

SparkFun KX134 三軸加速度計模組 – KX134 (Qwiic)

描述

SparkFun KX134 三軸加速度計模組 – KX134 (Qwiic)

SparkFun KX134 三軸加速度計模組 是 Kionix 的 KX134 數字加速度計的一個簡單的 Qwiic 模組。KX134 是一款低功耗、16 位分辨率的三軸加速度計，能夠測量 ±8g/16g/32g/64g（用戶可選）並具有高達 10kHz 的輸出數據速率，使其成為高 g 測量的理想選擇以及振動傳感等高速應用。

KX134 包括許多功能，包括自由落體檢測、Directional Tap ^™和 Double-Tap ^™檢測、傾斜方向檢測等。Qwiic KX134 可以高速連接使用 I ² C 和 SPI 的控制器，因此您可以在現有的 Qwiic 生態鏈 或 SPI 總線上使用它。

特色與規格

• 測量範圍：±8g、±16g、±32g、±64g（用戶可選）
• 高分辨率（8 或 16 位）
• 用戶可配置的輸出數據速率 (ODR) 高達 25600Hz
• 用戶可配置的 3 級高級數據路徑，具有低通濾波器、低通/高通濾波器和 RMS 計算引擎
• 廣泛的內置感應功能
  • 自由落體
  • 定向抽頭^™ / 雙擊^™
  • 設備方向和活動算法
• 低噪聲：130µg/√Hz（根據 ODR、功率模式和其他設置而變化）
• 高分辨率喚醒和恢復睡眠檢測，可配置閾值低至 3.9mg
• 512 字節 FIFO 緩衝區，在讀取數據的同時繼續記錄數據
• 可選擇的低功耗或高性能操作模式
• 具有集成穩壓器的低功耗
  • 高性能工作電流消耗（400Hz ODR + 喚醒檢測）：148µA
  • 低功耗工作電流消耗（0.781Hz ODR + 喚醒檢測）：0.53µA
  • 待機電流消耗：0.5µA
• 自檢功能
• 高達 3.4MHz 的數字 I ² C 和高達 10MHz 的數字 SPI
• 2x Qwiic 連接器
• SPI 可用於 PTH 接頭引腳
• I ² C 地址：0x1E（0x1F 備用）

文件與資源

• 示意圖
• 鷹文件
• 電路板尺寸
• 聯播指南
• 數據表– KX134-1211
• 技術參考手冊– KX134-1211
• AN092 入門應用筆記
• Qwiic 信息頁面
• Arduino 庫
• Python包
• GitHub 硬件存儲庫

SparkFun Triple Axis Accelerometer Breakout – KX134 (Qwiic)

This SparkFun Triple-Axis Accelerometer Breakout is a simple Qwiic breakout for the KX134 digital accelerometer from Kionix. The KX134 is a low-power, 16-bit resolution three-axis accelerometer capable of measuring ±8g/16g/32g/64g (user-selectable) and has up to a 10kHz output data rate making it ideal for high-g measurements as well as high-speed applications such as vibration sensing.

The KX134 includes a host of features including Freefall detection, Directional Tap^™ and Double-Tap^™ detection, tilt orientation detection and more. The Qwiic KX134 can interface with controllers using both I²C and SPI at high speeds so you can use it in an existing Qwiic chain or on a SPI bus.

Features

• Measurement Range: ±8g, ±16g, ±32g, ±64g (User Selectable)
• High Resolution (8 or 16-bit)
• User-Configurable Output Data Rate (ODR) up to 25600Hz
• User-Configurable 3-stage Advanced Data Path featuring low-pass filter, low-pass/high-pass filter and RMS calculation engine
• Wide range of built-in sensing functions
  • Free Fall
  • Directional-Tap^™ / Double-Tap^™
  • Device Orientation & Activity Algorithms
• Low Noise: 130µg/√Hz (varies based on ODR, power mode & other settings)
• High Resolution Wake-Up & Back-to-Sleep Detection with configurable threshold as low as 3.9mg
• 512-byte FIFO buffer that continues recording data while being read
• Selectable Low-Power or High-Performance operating modes
• Low Power with Integrated Voltage Regulator
  • High Performance Operating Current Consumption (400Hz ODR + Wake-Up Detection): 148µA
  • Low Power Operating Current Consumption (0.781Hz ODR + Wake-Up Detection): 0.53µA
  • Standby Current Consumption: 0.5µA
• Self-Test Functionality
• Digital I²C up to 3.4MHz and Digital SPI up to 10MHz
• 2x Qwiic Connectors
• SPI available on PTH Header Pins
• I²C Address: 0x1E (0x1F alternate)
