SparkFun Grid-EYE 紅外線陣列熱成像感測模組 – AMG8833 支援 Qwiic 系統

描述

SparkFun Grid-EYE 紅外線陣列熱成像感測模組 – AMG8833 支援 Qwiic 系統

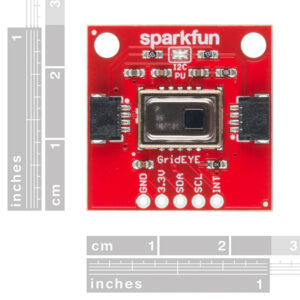

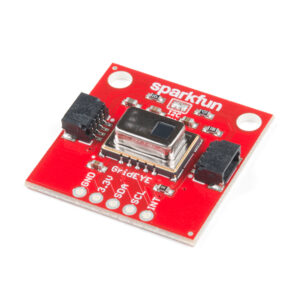

SparkFun Grid-EYE 紅外線陣列熱成像感測模組 是一個8×8熱電堆陣列，這意味著您有一個64像素的方陣，可以進行獨立的溫度檢測。這就像擁有一台熱像儀，只是分辨率較低。為了更容易地獲得低分辨率的紅外圖像，所有的通信都是通過I ² C 完全通過我們方便的 Qwiic 系統實現的。但是，如果您更喜歡使用麵包板，我們仍然會打出0.1英寸寬的引腳。

SparkFun Grid-EYE 紅外線陣列熱成像感測模組 板載 AMG8833 Grid-EYE 的準確度為±2.5°C（±4.5°F），溫度範圍為0°C至80°C（32°F至176°F）。此外，這款紅外“SparkFun Grid-EYE 紅外線陣列熱成像感測模組” 電路板可以探測7米或更低（約23英尺）的人體熱量，每秒鐘的幀速率為10幀/秒。重要的是要指出，雖然這個版本的Grid-EYE是具有高增益的高性能類型，但它只有3.3V寬容度。注意：不要試圖在5V下操作它

• 工作電壓（啟動）：1.6V – 3.6V
• 工作電壓（計時）：1.5V – 3.6V
• 電流消耗：4.5 mA
• 8×8熱電堆陣列
• 溫度範圍：0°C至80°C（32°F至176°F）
• 精度：±2.5°C（±4.5°F）
• 人體探測距離：7米或更短（22.966英尺）

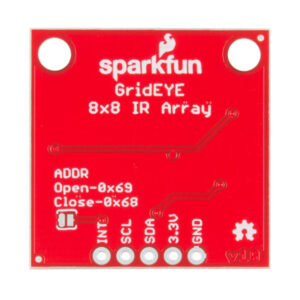

• I ² C地址：0x69（打開跳線，默認）或0x68（關閉跳線）
• 2個Qwiic連接端口

• • 模組概要
  • Eagle 文件
  • 使用與連接指南
  • DataSheet 數據表（AMG8833）
  • Arduino 函數庫
  • Qwiic 系統介紹

SparkFun Grid-EYE Infrared Array Breakout – AMG8833 (Qwiic)

Get ready to be able to see like the Predator! The SparkFun Grid-EYE Infrared Array Breakout board is an 8×8 thermopile array, meaning you have a square array of 64 pixels capable of independent temperature detection. It’s like having a thermal camera, just in a lower resolution. To make it even easier to to get your low-resolution infrared image, all communication is enacted exclusively via I²C, utilizing our handy Qwiic system. However, we still have broken out 0.1″-spaced pins in case you prefer to use a breadboard.

The on-board AMG8833 Grid-EYE possesses an accuracy rate of ±2.5°C (±4.5°F) with a temperature range of 0°C to 80°C (32°F to 176°F). Additionally, this IR “camera” board can detect human body heat at about 7 meters or less (that’s about 23 feet), and has a frame rate of 10 frames a second to one frame a second. It is important to point out that while this version of the Grid-EYE is the high performance type with a high gain, it is only 3.3V tolerant. IE: Don’t try to operate it at 5V (you won’t have a very good time).

• Operating Voltage(Startup): 1.6V – 3.6V
• Operating Voltage(Timekeeping): 1.5V – 3.6V
• Current Consumption: 4.5 mA
• 8×8 Thermopile Array
• Temperature Range: 0°C to 80°C (32°F to 176°F)
• Accuracy Rate: ±2.5°C (±4.5°F)
• Human Detection Distance: 7m or less (22.966ft)
• I²C Address: 0x69 (open jumper, default) or 0x68 (closed jumper)
• 2x Qwiic Connection Ports
