SparkFun 7-Segment Serial Display 多功能紅色4位7段顯示器 串口 TTL , SPI 或I2C 控制顯示

描述

SparkFun 7-Segment Serial Display 多功能紅色4位7段顯示器 串口 TTL , SPI 或I2C 控制顯示

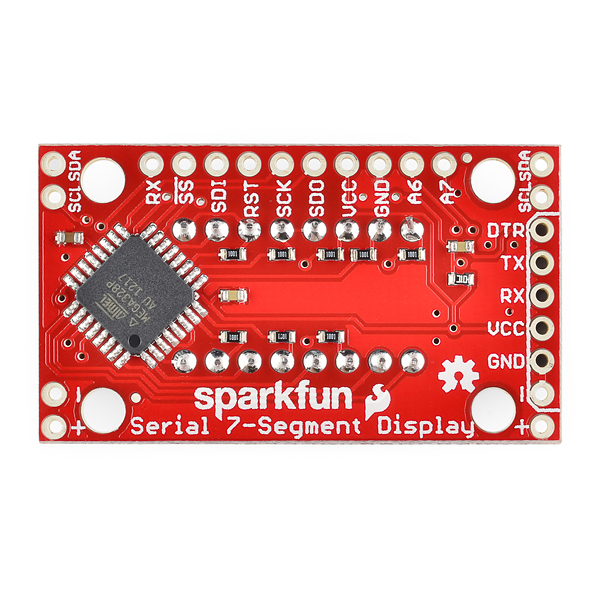

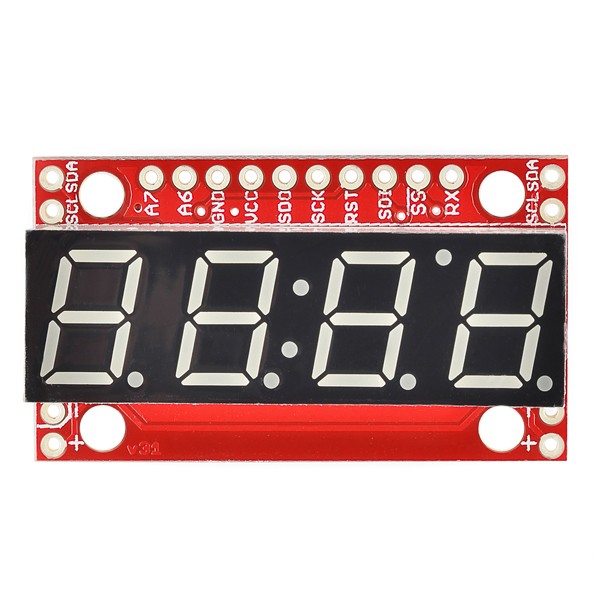

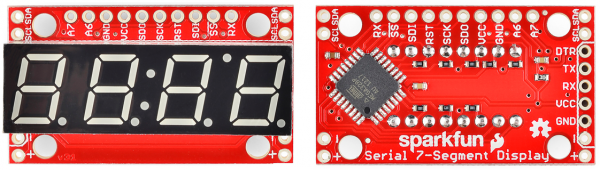

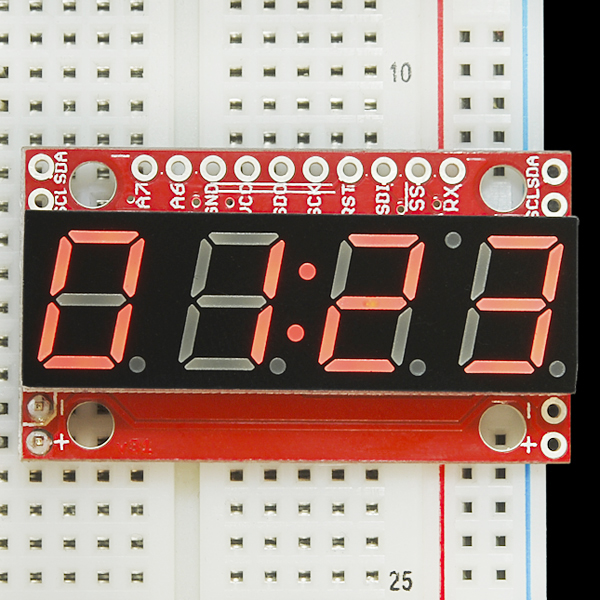

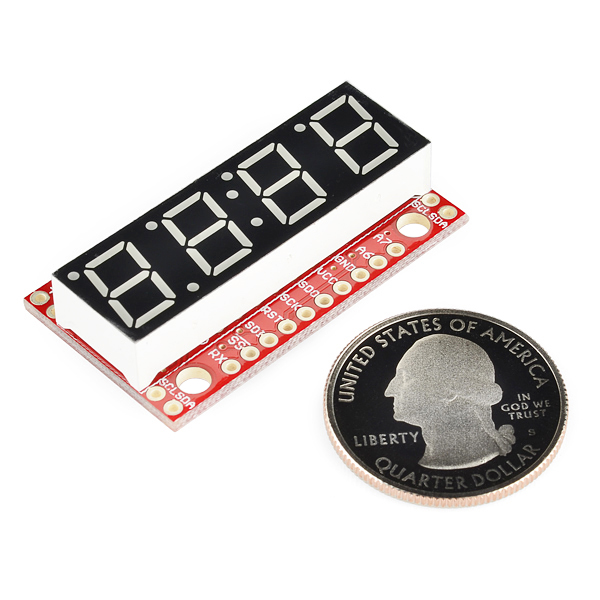

SparkFun 7-Segment Serial Display 紅色4位7段顯示器 實際上是整潔的小型設備，可惜它們控制起來很麻煩。好吧，我們已經通過使它們更“智能”來解決該問題。SparkFun 7段串行顯示結合了經典的4位7段顯示和ATMega328微控制器，可讓您僅使用幾條串口接線分別控制每個段。

可以通過以下三種方式之一控制串行7段顯示器：串行TTL通訊，SPI串行通訊或I2C串行。由於ATMega328預先裝有Arduino引導加載程序，因此您甚至可以對其進行編程以使其獨立運行！板上還有一個FTDI頭，我們為Arduino IDE提供了一個硬件配置文件，使編程更加容易。

我們也對該設計進行了一些佈局更改，這將使它們更容易地集成到您的項目中。我們將電源和I2C引腳移至了板的側面，以便可以將它們鏈接在一起以顯示更長的數字字符串。我們還在板上增加了安裝孔，因此您可以將它們安裝在支架上（不再需要熱膠！）

串行7段顯示器是易於使用的4位顯示器，可通過串行接口進行控制。您只需要一個，而不用用十幾個左右的微控制器引腳來控制LED。使用串行，I ² C或SPI接口，您可以控制所有數字，小數點，冒號和撇號。

硬體規格

• 帶TTL，SPI或I2C串行接口的4位紅色字母數字顯示器
• 顯示數字，大多數字母和一些特殊字符
• 分別控制小數點，撇號和冒號
• 可選波特率
• 可選亮度
• 波特率和亮度值保留在非易失性存儲器中
• 每個數字的單獨段控制

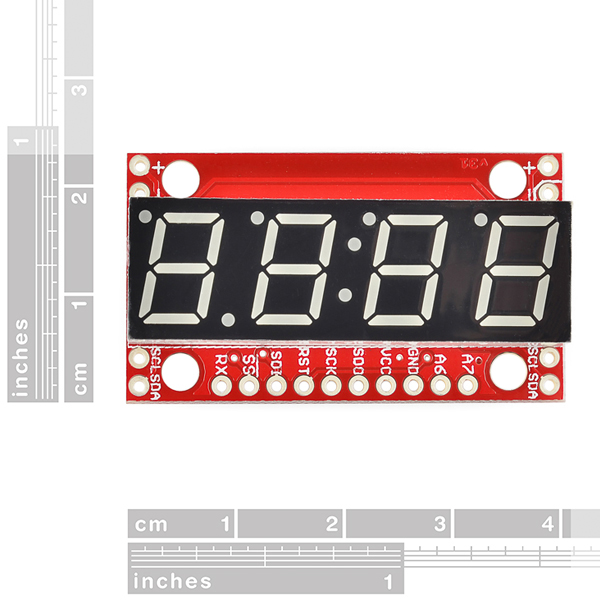

• 41毫米x 23毫米（1.6英寸x 0.9英寸）

資源與文件

• 原理圖
• 鷹文件
• 數據表
• 使用指南
• Arduino附加組件
• Github 資料

SparkFun 7-Segment Serial Display – Red

4-digit 7-segment displays are really neat little devices, it’s a shame that they can be so cumbersome to control. Well we’ve solved that problem by making them a little bit “smarter.” The SparkFun 7-Segment Serial Display combines a classic 4-digit 7-segment display and an ATMega328 microcontroller allowing you to control every segment individually using only a few serial lines.

The Serial 7-Segment Display can be controlled in one of three ways: Serial TTL communication, SPI serial communication or I2C serial. You can even program it for stand-alone operation since the ATMega328 comes pre-loaded with the Arduino bootloader! There is also an FTDI header on board and we’ve provided a hardware profile for the Arduino IDE to make it even easier to program.

We’ve made some layout changes to this design as well which will make it easier to incorporate these into your project. We’ve moved the power and I2C pins to the sides of the board such that you can chain them together in order to display longer strings of digits. We’ve also added mounting holes to the boards so you can mount them on standoffs (no more hot glue!)

Features

• 4 digit red alpha-numeric display with TTL, SPI or I2C Serial Interface
• Display numbers, most letters, and a few special characters
• Individual control of decimal points, apostrophe, and colon
• Selectable baud rate
• Selectable brightness
• Baud rate and brightness values retained in non-volatile memory
• Individual segment control for each digit

• 41mm x 23mm (1.6in x 0.9in)

DOCUMENTS

• Schematic
• Eagle Files
• Datasheet
• Hookup Guide
• Arduino Add-On
• Github Repo
