Seeeduino XIAO Arduino 微控制器 SAMD21 Cortex® M0+ 取代 pro mini 更勝 Nano 開發板

描述

Seeeduino XIAO Arduino 微控制器 SAMD21 Cortex® M0+ 取代 pro mini 更勝 Nano 開發板

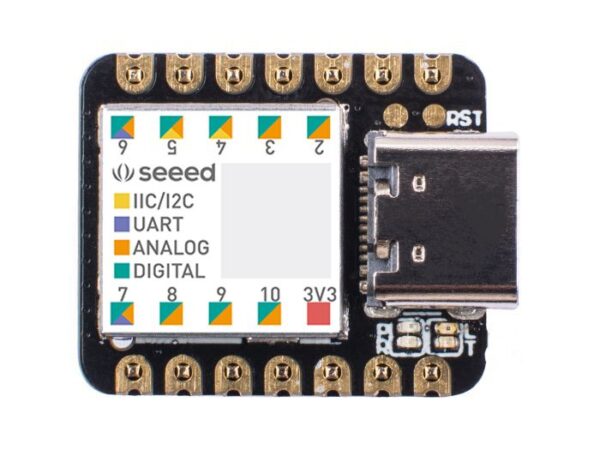

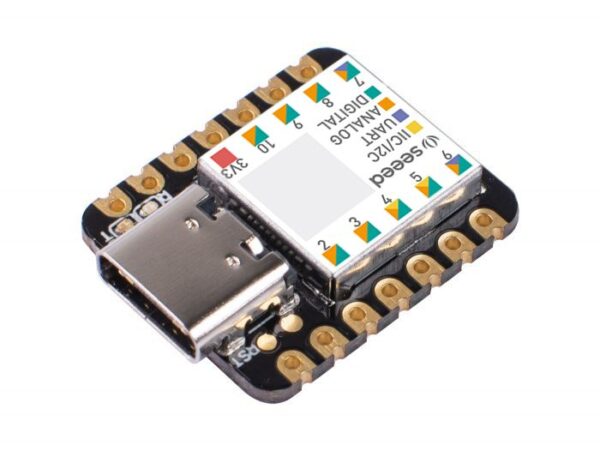

Seeed 的小型開發板包括嵌有 SAMD21 微晶片的 Arduino 微控制器，Seeed 的 Seeeduino XIAO 是 Seeeduino 家族最小的成員。Seeeduino XIAO 仍然搭載功能強大的 CPU，也就是 Arm® Cortex-M0+ (SAMD21G18) 這款低功率 Arduino 微控制器。即使需要的功率較低，這塊小板件也具有良好的處理效能。其設計尺寸小巧，可用於 Arduino 穿戴式裝置和小型專案。除了強大的 CPU 外，Seeeduino XIAO 在許多其他功能上也很出色。它具有 14 個 GPIO 引腳，可用於 11 個類比引腳、11 個數位引腳、1 個 I²C 介面、1 個 UART 介面和 1 個 SPI (序列周邊介面)。部分引腳具有多種功能。當定義為類比引腳時，A1/D1 至 A10/D10 引腳具有 PWM 功能，而 A0/D0 引腳則具有 DAC 功能，用於真正的類比訊號，而不是 PWM 訊號。以上種種讓 14 個 GPIO 引腳可以實現更多的 I/O 引腳和介面。此外，Seeeduino XIAO 支援 USB Type-C® 介面，可以供電和下載程式碼。

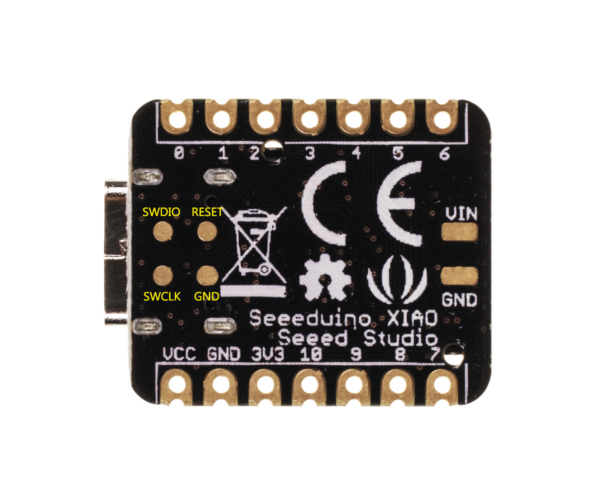

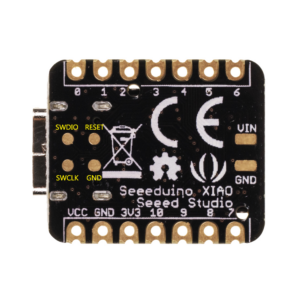

XIAO 的背面具有電源墊，可支援電池並實現穿戴式裝置的設計。除了電源 LED 之外，板上還增加一個使用者 LED，以提供更棒的編碼體驗。通常，這麼小的開發板會使用晶片的內部晶體振盪器進行時間固定，以使時脈更準確；Seeeduino XIAO 的佈局則增加 32.768 KHz 的額外頻率，以使時脈更穩定。

本商品原廠出貨不含 USB-C 數據線，如果您沒有請額外加購

特點

• 強大的 CPU：具有 256 KB 快閃記憶體和 32 KB SRAM 的 Arm Cortex-M0+ 32 位元 48 MHz 微控制器 (SAMD21G18)
• 與 Arduino IDE 的靈活相容性
• 輕鬆操作專案；試驗電路板友善

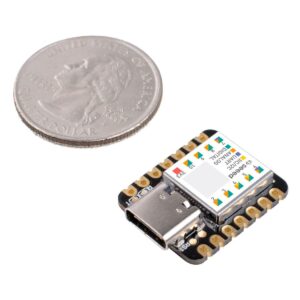

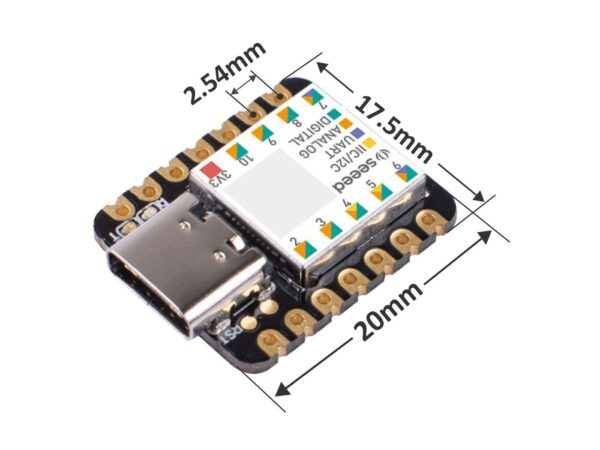

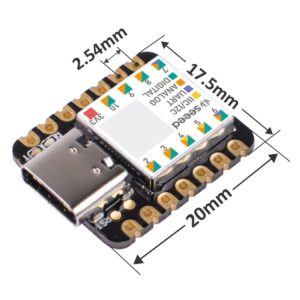

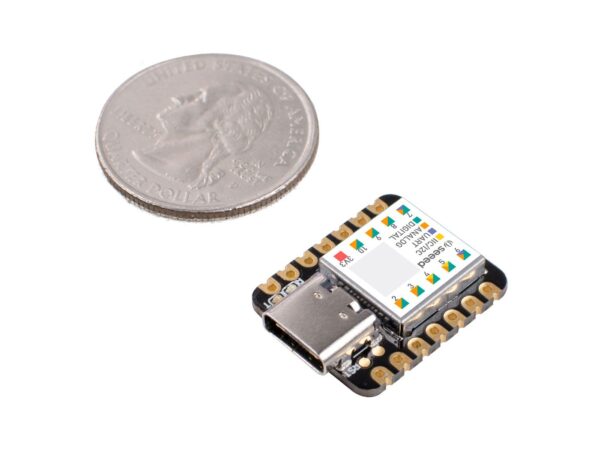

• 小型尺寸：(20 mm x 17.5 mm) 適用於穿戴式裝置和小型專案
• 多種開發介面：11 個數位／類比引腳、10 個 PWM 引腳、1 個 DAC 輸出、1 個 SWD 焊墊介面、1 個 I²C 介面、1 個 UART 介面、1 個 SPI

應用

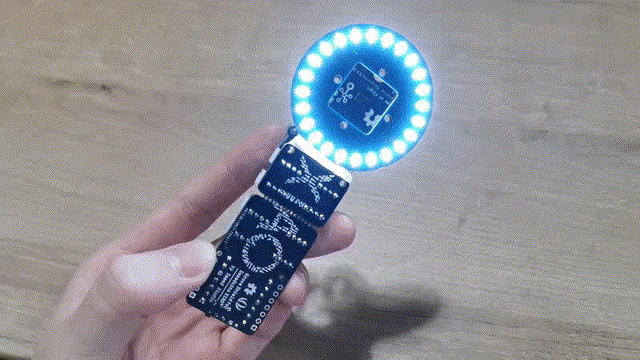

• 穿戴式裝置
• 快速原型設計 (作為最小系統直接連接到擴展的 PCB)
• 需要小型 Arduino 的專案
• DIY 鍵盤
• USB 開發 (USB 到多通道 TTL/USB 主機模式等)
• 使用者需要讀取多個模擬值的情境

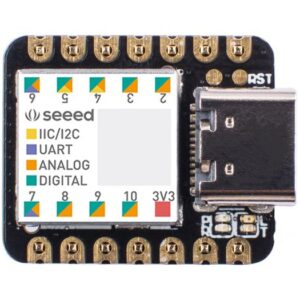

硬件引腳

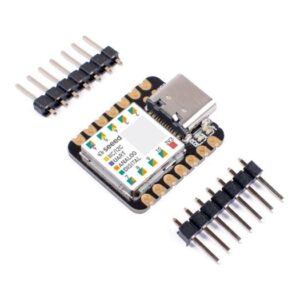

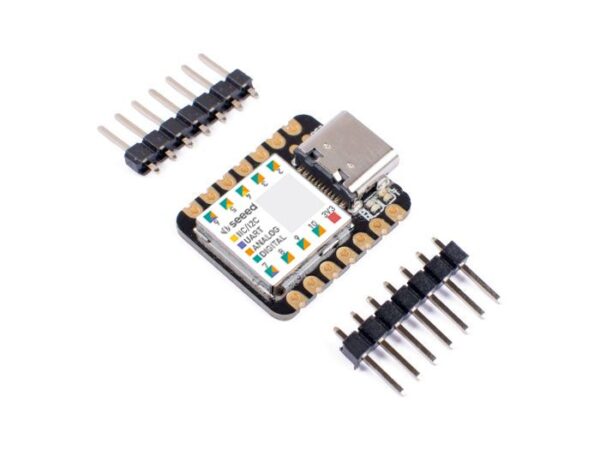

零件清單

• 1 x Seeeduino XIAO-Arduino單片機-SAMD21 Cortex M0 +
• 2 x 7pins接針
• 4 x貼

學習和文件

• 硬件原理圖
• ATSAMD218A-MU數據表
• 如何使用Seeeduino XIAO登錄到Raspberry Pi
• Seeeduino XIAO-Arduino單片機-SAMD21 Cortex M0 + 這是此產品的Wiki頁面，它將向您展示如何使用該產品以及有關軟件和硬件的詳細信息。
