ProMicro NRF52840｜藍牙5.0 BLE 無線開發板（相容 Nice!Nano / Pro Micro 鍵盤設計）

描述

SuperMini ProMicro NRF52840｜藍牙5.0 BLE 無線開發板（相容 Nice!Nano / Pro Micro 鍵盤設計）送 TYPE-C 傳輸線

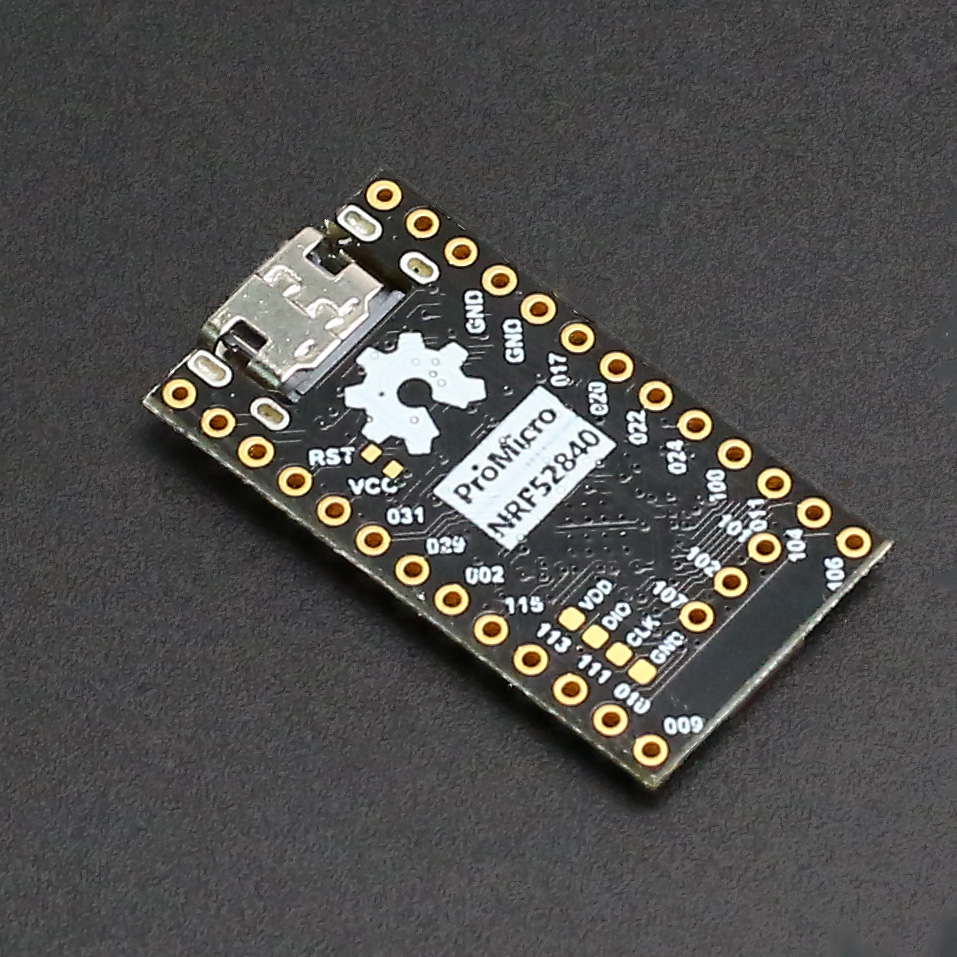

ProMicro NRF52840 是一款設計精巧、功能強大的無線開發板，適合用於藍牙鍵盤、滑鼠、無線搖桿、可穿戴裝置等低功耗藍牙（BLE）應用。此版本為原 SuperMini NRF52840 改版後的延伸型號，腳位完全相容於 Pro Micro 與 Nice!Nano，方便嵌入既有鍵盤專案。

搭載 Nordic nRF52840 SoC，具備 64MHz ARM Cortex-M4F 處理器，支援多種無線協議如 Bluetooth 5.0 LE、Thread、Zigbee、ANT+ 與 2.4GHz 專有通訊，適合用於無線感測器與低延遲通訊應用。

鋰電池與電源管理

• 板上支援 3.7V 鋰電池充放電，內建充電晶片（預設充電電流為 100mA）
• 支援透過 GPIO（P0.13）關閉 VCC，可節省 RGB / LED 類模組待機功耗
• 若 BOOST 模式開啟，充電電流上升至 300mA（需使用 >500mAh 電池）

韌體與開發支援

• 支援 ZMK 韌體（適用無線鍵盤）
• 支援 Arduino（Adafruit nRF52 套件）
• 支援 CircuitPython、Zephyr RTOS、nRF Connect SDK
• 支援 USB-C DFU bootloader 模式，短接 RST-GND 兩次即可進入

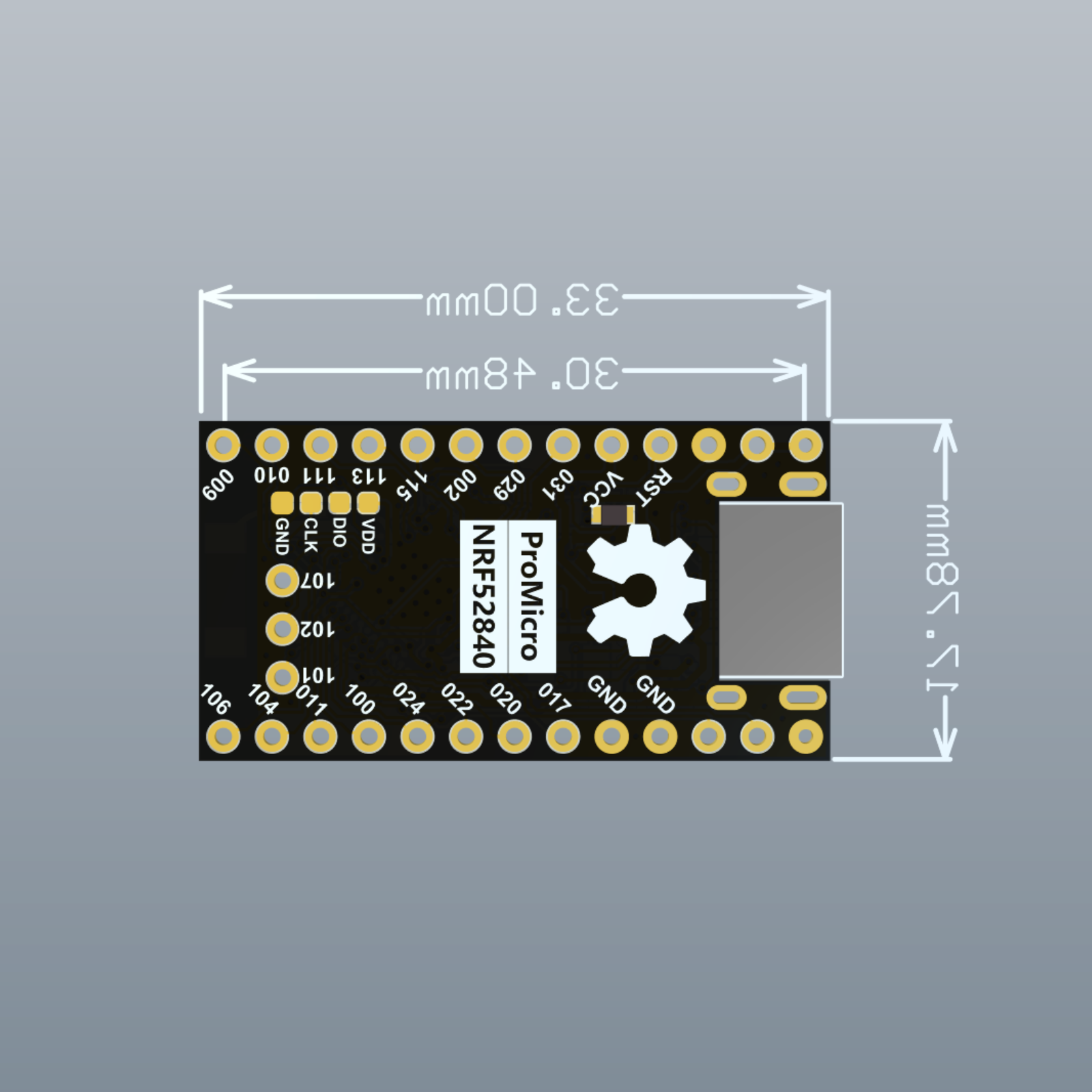

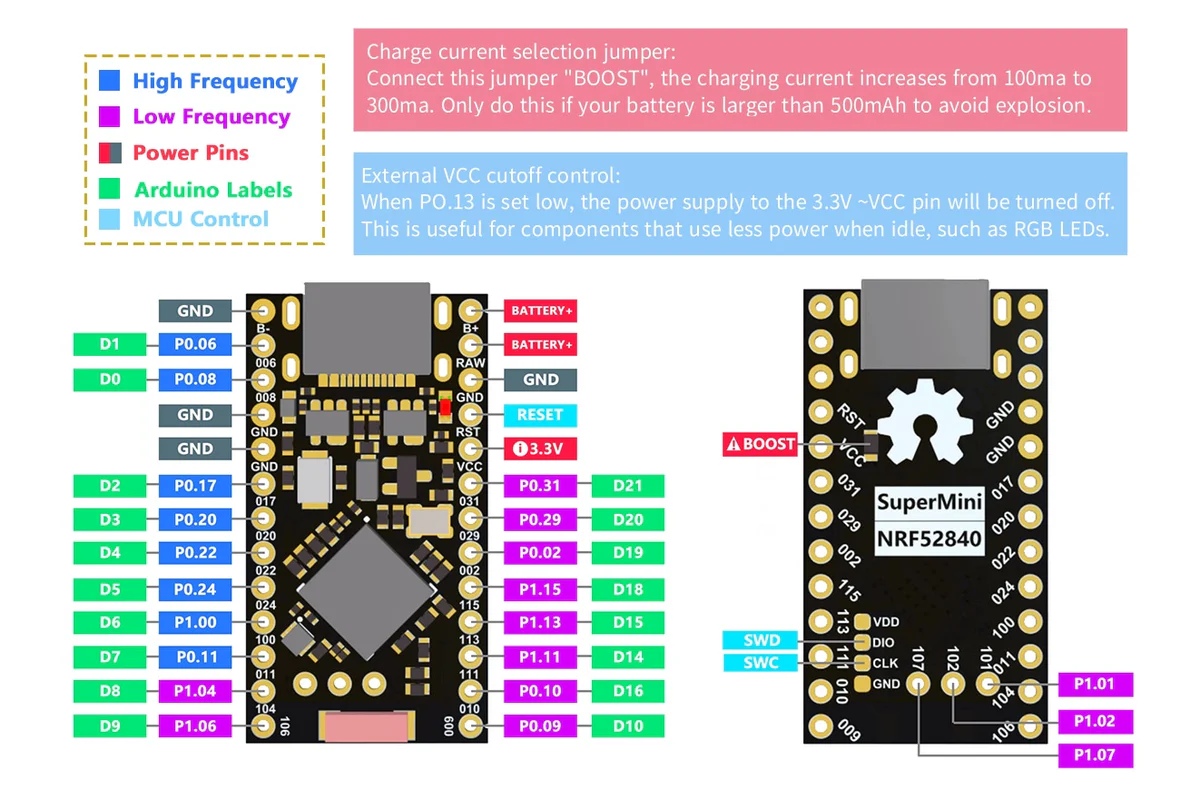

腳位圖 PinMap

技術規格

SoC	Nordic nRF52840（ARM Cortex-M4F @ 64MHz）
記憶體	1MB Flash、256KB RAM
無線協議	Bluetooth 5.0, Zigbee, Thread, ANT, 2.4GHz
GPIO	最多 21 個（含 PWM, I2C, SPI, UART, ADC）
電源輸入	USB-C 或 3.7V 鋰電池（B+/B-）
充電電流	預設 100mA，可達 300mA（BOOST 模式）
功耗	待機電流 ~20uA（P0.13 控制可再降低）

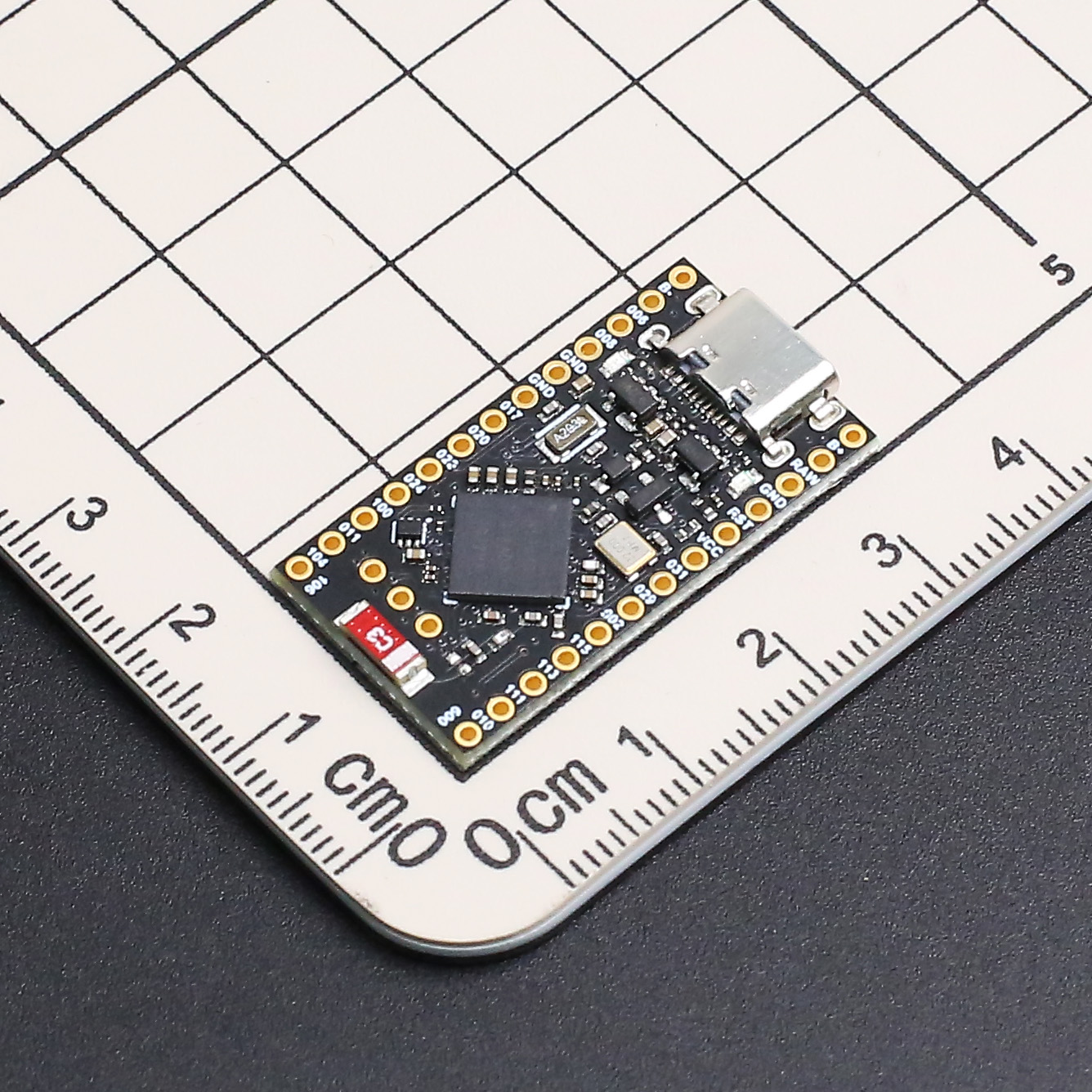

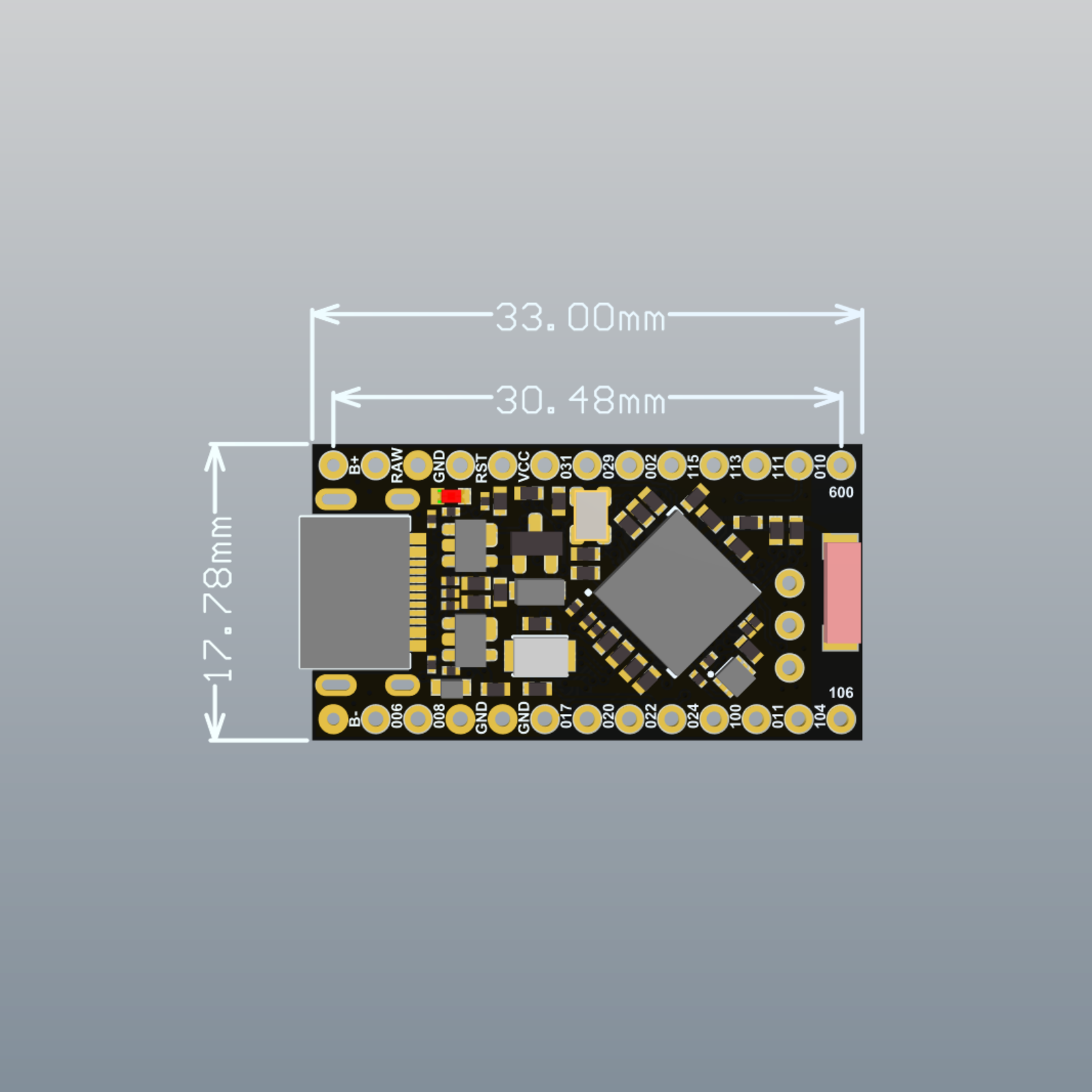

尺寸	與 Pro Micro 相同（約 34mm × 17.5mm）
USB 類型	USB-C（支援 HID / Mass Storage）
Bootloader	Nice!Nano DFU / UF2 拖曳燒錄

應用情境

• 無線機械式鍵盤（ZMK）
• BLE 感測器模組（環境監測 / 穿戴裝置）
• BLE 無線搖桿 / 遙控裝置
• IoT Edge Node
• 超低功耗資料收集模組

包裝內容

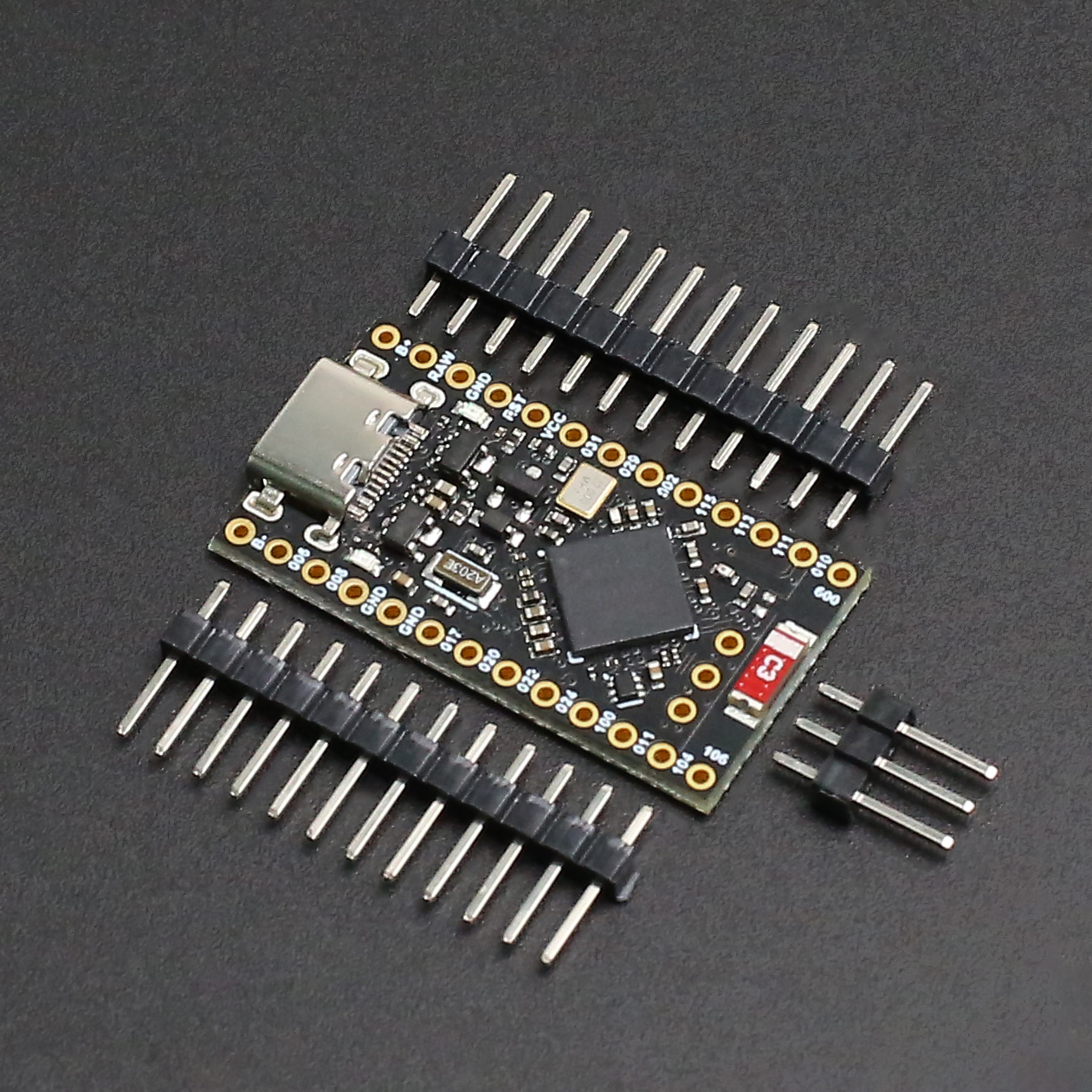

• ProMicro NRF52840 控制板 ×1
• 附說明文件 QR Code（或 PDF 下載）

注意事項

• BOOST 模式僅適用於容量 >500mAh 的鋰電池
• 操作鋰電池請避免 B+/B- 短路，以免損壞設備
• 如需 DFU/OTA 燒錄，請於 0.5 秒內短接 RST-GND 兩次

資源連結

• NoLogo Tech 官方產品頁
• ZMK Firmware 教學
• Adafruit Arduino 套件
• Nice!Nano Bootloader 使用教學
