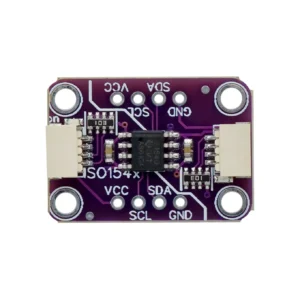

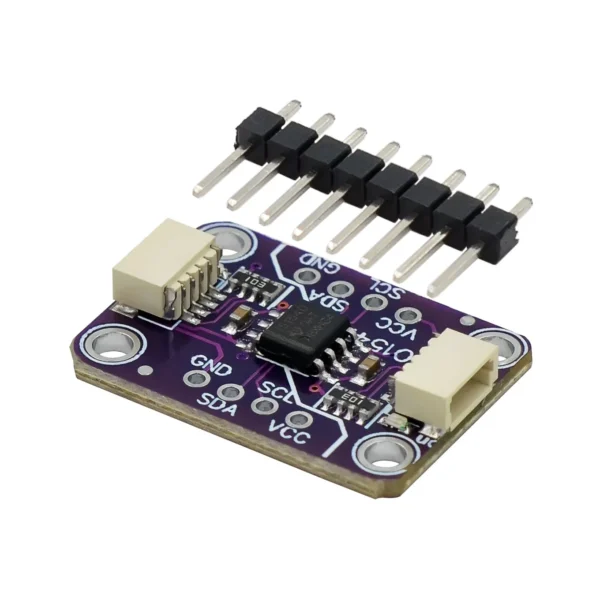

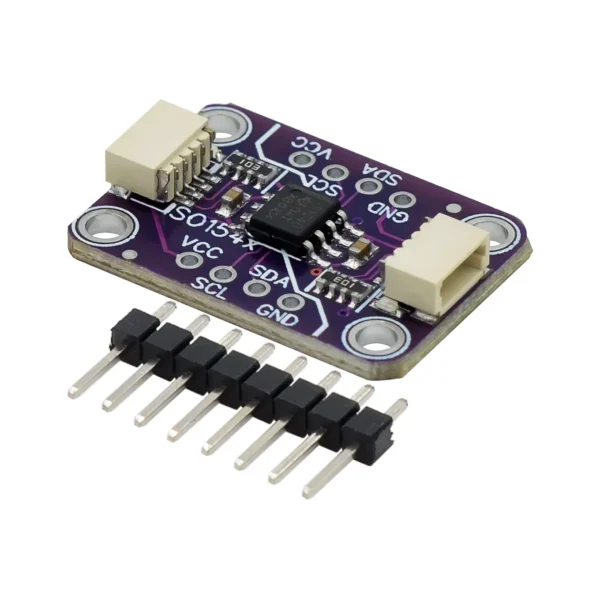

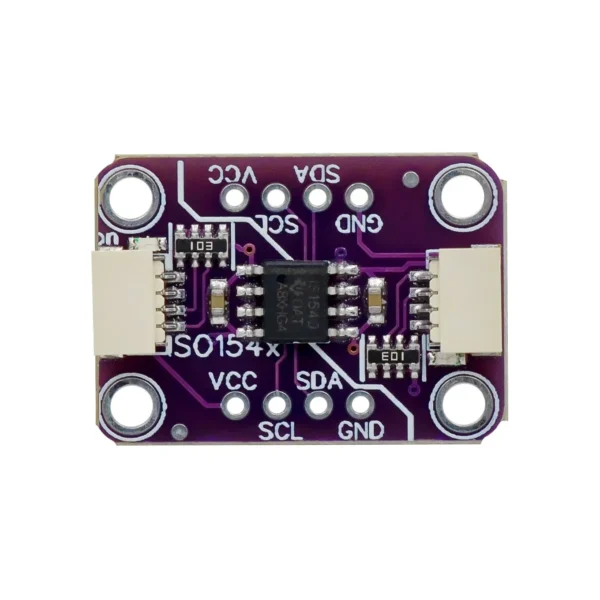

ISO1540 雙向 I2C 隔離器 – STEMMA QT / Qwiic
有時您會發現一側有 I2C 匯流排控制器，另一側有 I2C 匯流排設備，並且必須將它們（電氣）分開。也許是因為其中一個是接地的，也許是因為您有一些時髦的電源監控設置，也許您想減少噪音。
無論是什麼，您都可以使用 Adafruit ISO1540 雙向 I2C 隔離器在 I2C 總線兩側之間添加完全電氣隔離。 The chip we use, the TI ISO1540 is fully bi-directional, supports up to 1 MHz clock rates, supports clock-stretching, works with 3 to 5V DC power or logic (separate on either side of course), with 2500 V-RMS隔離
使用非常簡單 – 每側都有電源/接地/時鐘/數據分線墊以及匹配的 STEMMA QT 連接器。與我們其他的 QT 板不同，兩側顯然是電氣隔離的，這意味著每一半都必須供電！檢查兩側的綠色 LED 是否亮起。現在透過 I2C 發送資料就可以了。我們在每一側都有 10K 上拉電阻，從 I2C 引腳到該側的匹配 VCC。
無論是什麼，您都可以使用 Adafruit ISO1540 雙向 I2C 隔離器在 I2C 總線兩側之間添加完全電氣隔離。我們使用的晶片 TI ISO1540 是完全雙向的，支援高達 1 MHz 時脈速率，支援時脈延伸，可與 3 至 5V DC 電源或邏輯（當然在兩側分開）一起工作，具有 2500 V-RMS隔離（請參閱下面的隔離說明）。
使用非常簡單 – 每側都有電源/接地/時鐘/數據分線墊以及匹配的 STEMMA QT 連接器。與我們其他的 QT 板不同，兩側顯然是電氣隔離的，這意味著每一半都必須供電！檢查兩側的綠色 LED 是否亮起。現在透過 I2C 發送資料就可以了。我們在每一側都有 10K 上拉電阻，從 I2C 引腳到該側的匹配 VCC。
ISO1540特點
- 隔離雙向、I2C 相容、通信
- 支援高達 1 MHz 的操作
- 3V 至 5.5V 電源範圍
- 開漏輸出 具有 3.5mA 側 1 和 35mA 側 2 灌電流能力
- -40°C 至 +125°C 工作溫度
- ±50kV/μs 瞬態抗擾度（典型值）
- 所有引腳上的 HBM ESD 保護均為 4 kV；總線腳位上 8 kV
- 安全相關認證：
- 4242-VPK 隔離符合 DIN VDE V 0884-11:2017-01
- 根據 UL 1577，2500VRMS 隔離 1 分鐘
- 符合 IEC 60950-1 和 IEC 62368-1 終端設備標準的 CSA 批准
- CQC 基本絕緣符合 GB4943.1-2011
