Grove Breakout for LinkIt Smart 7688 Duo Grove介面感測器擴充板

描述

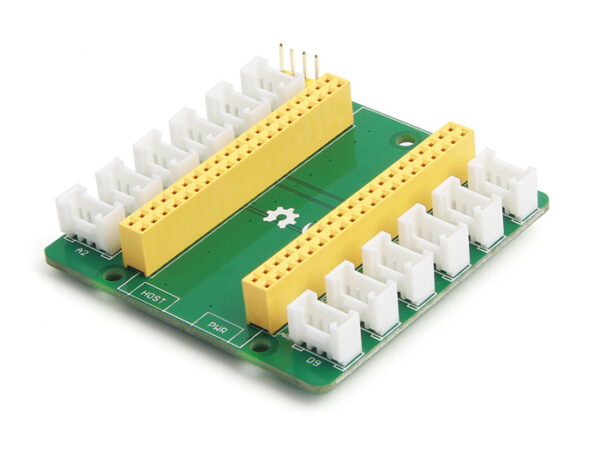

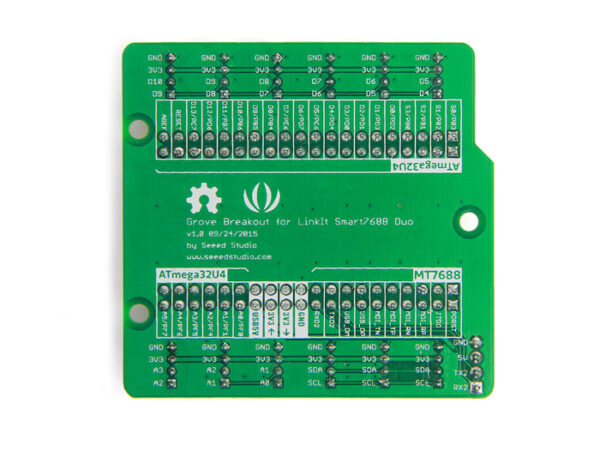

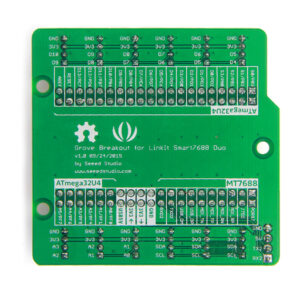

Grove Breakout for LinkIt Smart 7688 Duo Grove介面感測器擴充板

適用於LinkItTM的Grove Breakout Smart 7688 Duo是集成的Grove端口和LinkItTM Smart 7688 Duo開發板的功能擴展板。這個分線板將為更快的原型設計節省大量工作，特別是對於初學者來說，通過簡化的佈線程序。所以它將幫助初學者快速入門。它支持I2C，UART等串行總線，並可訪問LinkItTM Smart 7688 Duo的保留原始引腳。

LinkIt Smart 7688 Duo（緊湊型控制器板）是一個開放式開發板，基於OpenWrt Linux發行版MT7688和ATmega32u4。該主板專為實現智能家居Rich Application IoT設備的原型設計而設計。

特徵

• Grove接口：I2C×3，模擬×3，數字×6

規範

• ??輸入電壓：5.0V（帶USB電源端口）
• 工作電壓：3.3V
• 調試引腳與MT7688相符
• 其他引腳與ATmega32U4連接。

應用創意

• 智能家居/網管硬件
• 機器人
• 智能多媒體設備
• 教學

參數規格

• 輸入電壓：5.0V（使用USB接口供電）
• 工作電壓：3.3V
• 調試引腳連接到MT7688，其他引腳連接到ATmega32U4。

概述簡單描述硬件

!!!注意在插入LinkIt Smart 7688 Duo時，注意按照擴展板上絲印標識的方向插入。

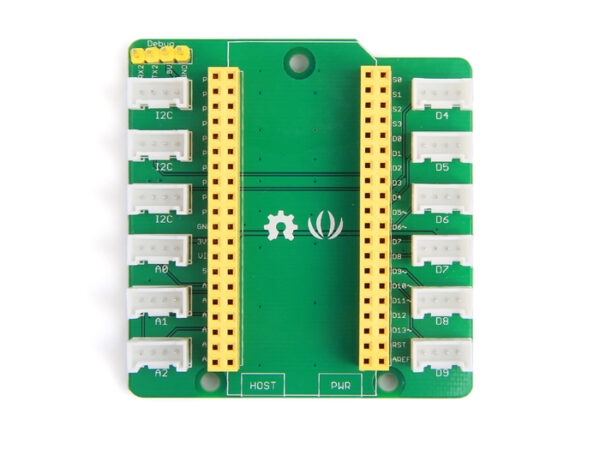

格羅夫接口

連接豐富的Grove接口功能模塊。使用這種接口，您不需要跳線或焊接，就可以使用這些功能模塊製作更豐富的項目。
