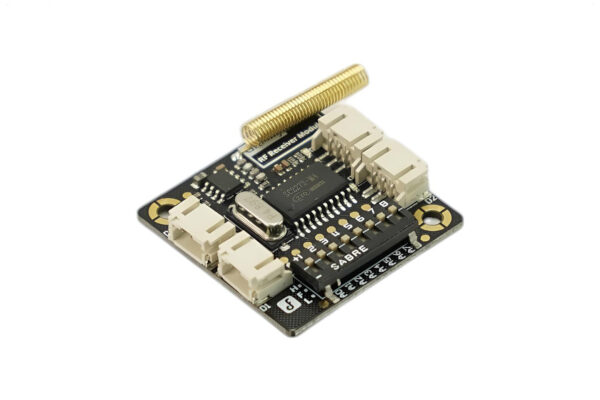

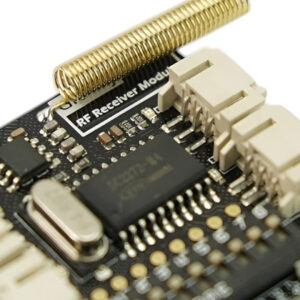

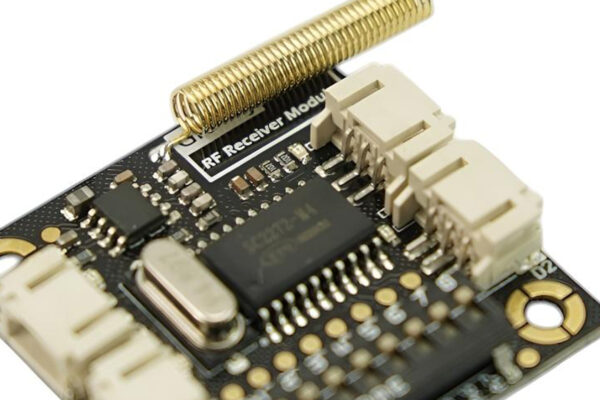

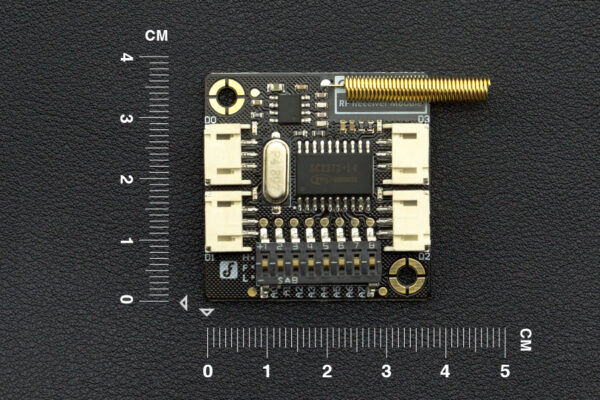

Gravity：315MHz RF 無線接收模組（SC2272 解碼器 / 超外差 / 可配遙控器）

描述

Gravity：315MHz RF 無線接收模組（SC2272 解碼器 / 超外差 / 可配遙控器）

產品介紹

本款 315MHz RF 無線接收模組 廣泛應用於車輛遙控、防盜系統、門禁控制與身份識別等領域。相較於傳統有線通訊，RF 無線技術具備更高的靈活性與更低的維護成本。

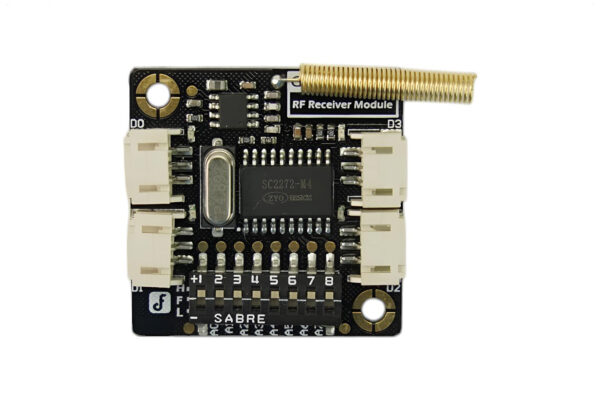

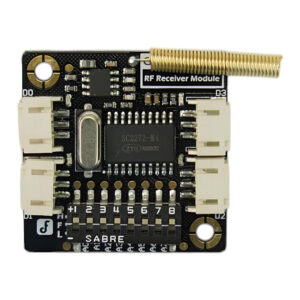

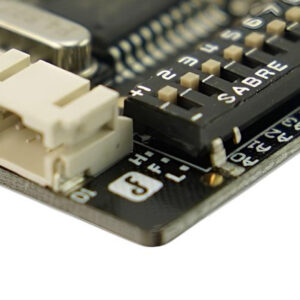

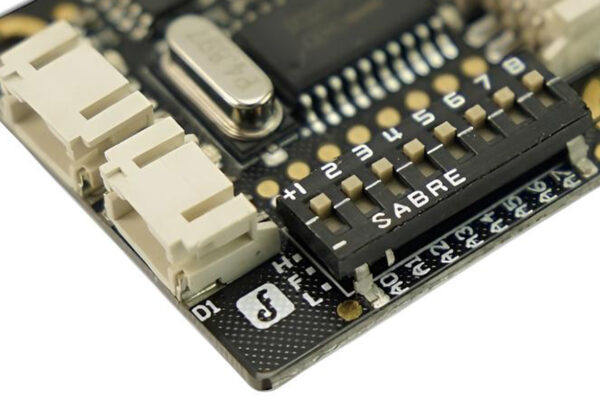

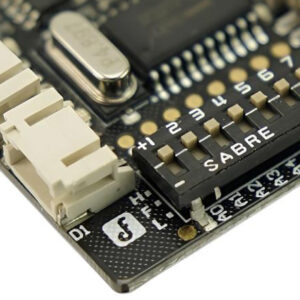

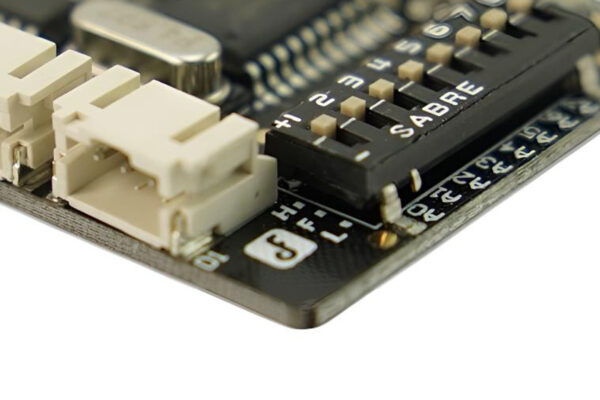

DFRobot 所推出的這款模組內建 SC2272-L4 低功耗鎖存型解碼晶片，並配備 8 位元三態編碼撥碼開關（高電位、低電位、懸空），最多可支援 6,561 組編碼地址。本模組相容於 SC2260、SC2262、PT2260、PT2262 等常見編碼器，亦推薦搭配 DFRobot 的 315MHz 無線遙控器 使用。

應用範例

• 家庭或汽車防盜系統
• 車庫門控制
• 無線遙控玩具
• 遙控風扇或家電控制

產品規格

• 工作電壓：3.3V / 5V（最大支援至 5.5V）
• 模組接口：PH2.0-3Pin
• 工作頻率：315MHz
• 調變方式：ASK
• 解調方式：超外差接收（Superheterodyne）
• 靈敏度：典型值 -108dBi
• 傳輸速率：最高 9.6kbps
• 接收頻寬：±1.25MHz（6dB）
• 天線阻抗：50 歐姆
• RF 晶片：LR480
• 解碼晶片：SC2272-L4（鎖存型）
• 最遠接收距離：50 公尺（5V 供電條件下）
• 工作溫度範圍：0℃ ~ +70℃
• 模組重量：10g

出貨內容

• Gravity：315MHz RF 接收模組 x1
