ESP32 WIFI 藍牙單路30A繼電器開發板 DC7-60/5V 供電 支援 Tasmota / ESPHome

描述

ESP32 WIFI 藍牙單路 30A 繼電器開發板 DC7-60/5V 供電 支援 Tasmota / ESPHome 可選出貨預刷 ESP32-WROOM-32E  大容量4M Byte Flash

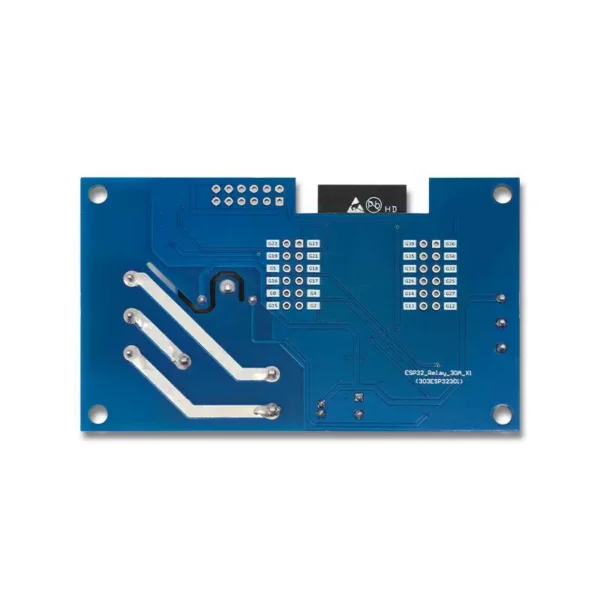

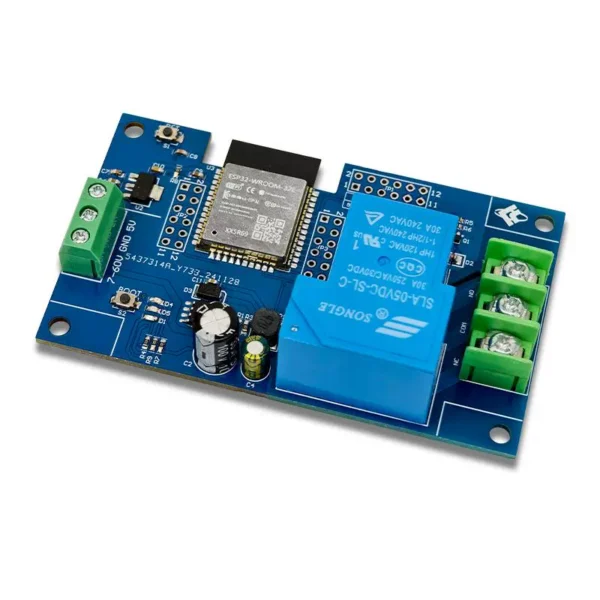

ESP32 WIFI 藍牙單路 30A 繼電器開發板 是基於樂鑫 ESP32-WROOM-32E 模組推出的開發板。IO 口全引出,支持DC7-60V/5V 供電方式。板載可程式設計按鍵,LED和繼電器方便開發者快速的進行原型驗證和開發,並為IoT 控制場景帶來更多可能性。

我們提供出廠預先燒錄 Tasmota 或 ESPHOME 韌體，Home Assistant 可直接整合進你的智慧家庭系統內，可以透過手機遠端控制板載LED以及繼電器,擁有WiFi配網、恢復出廠設置等功能。

內置 GPIO 占用功能說明

• 繼電器控制引腳為GPIO16,高電平有效。
• 可程式設計 LED為GPIO5,低電平有效。用戶可以自行編寫程式控制。
• 可程式設計按鍵為GPIOO。同時為燒錄按鍵。
• 繼電器輸出端:
• NC:常閉端,繼電器吸合前與COM短接,吸合後懸空;
• COM:公共端;
• NO:常開端,繼電器吸合前懸空,吸合後與COM短接。

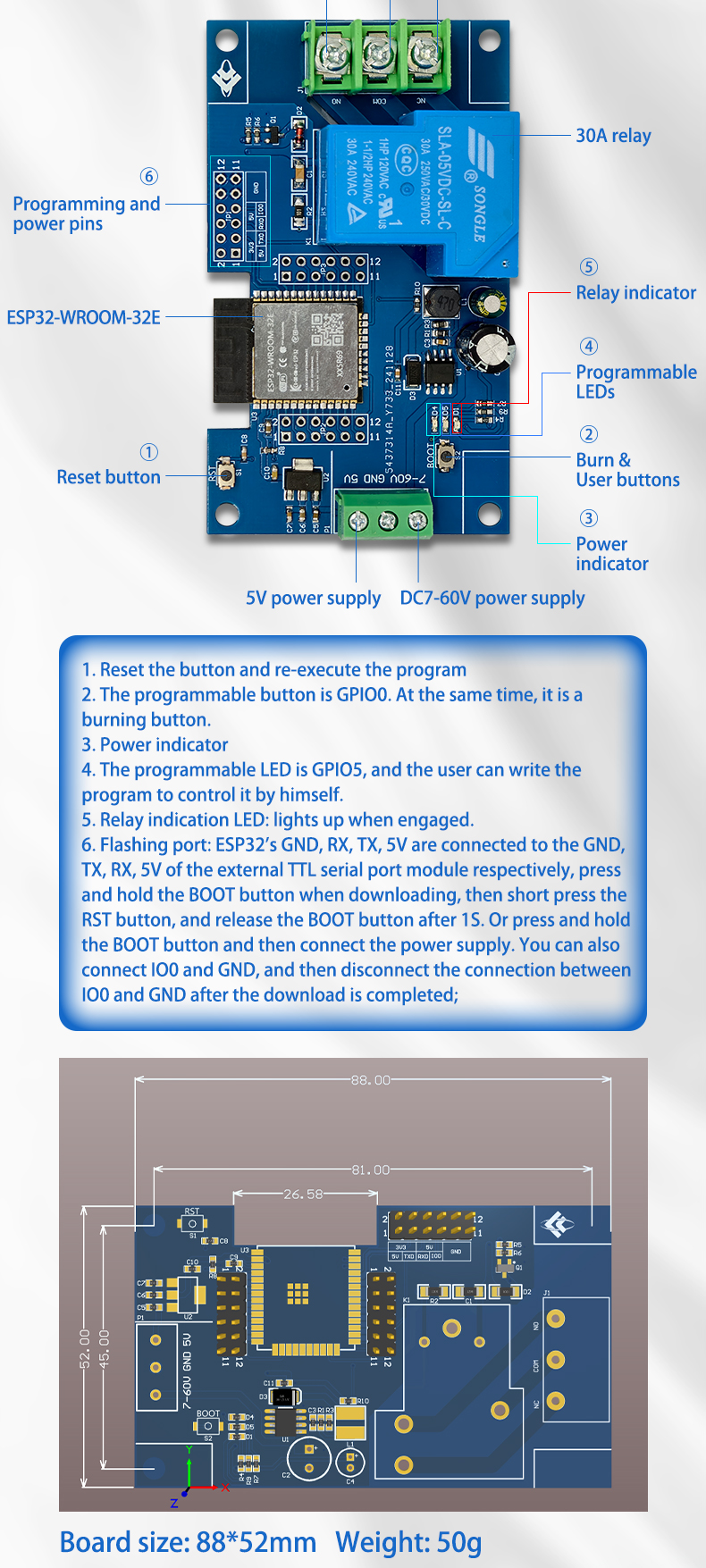

模組功能

1. 重定按鍵,重新執行程式
2. 可程式設計按鍵為GPIOO。同時為燒錄按鍵。
3. 電源指示燈
4. 可程式設計LED為GPIO5,用戶可以自行編寫程式控制。
5. 繼電器指示LED:吸合時點亮。
6. 燒寫口:ESP32的GND,RX, TX, 5V分別接外部TTL串口模組的GND, TX, RX, 5V, 下載時先按住BOOT按鍵,再短按RST按鍵，1秒後鬆開 BOOT按鍵。或者按住BOOT按鍵後再接供電。也可以IO0和GND連接, 下載完成後再斷開100和GND間的連接。

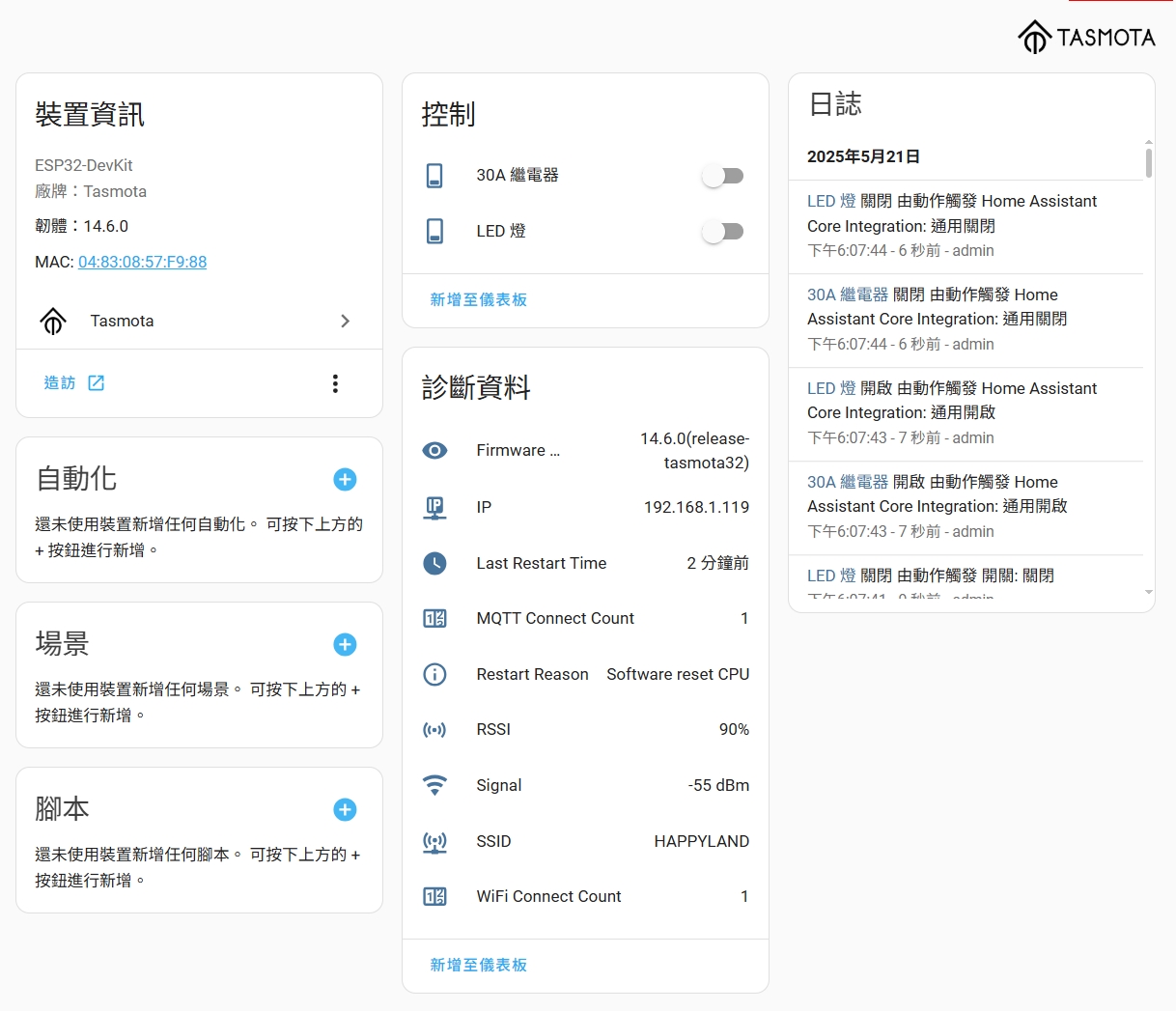

Tasmota 展示

ESPHome 展示
