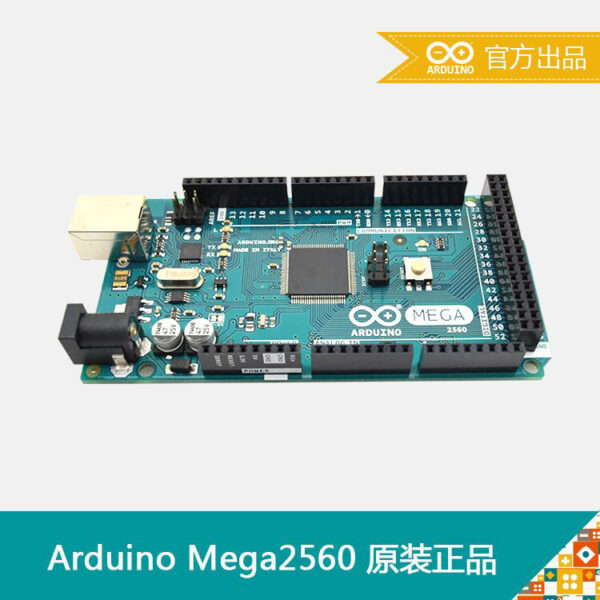

Arduino Mega 2560 R3 開發板 義大利 原裝中文版盒裝 中國 Arduino 原廠出貨

描述

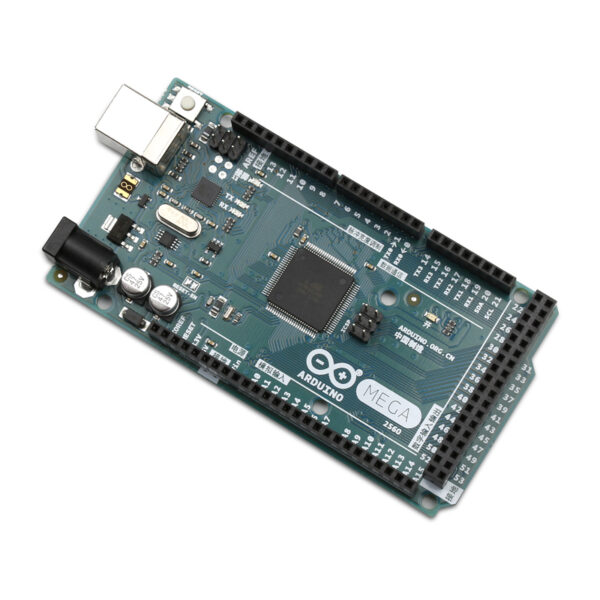

Arduino Mega 2560 R3 開發板 原裝中文版盒裝 中國 Arduino 原廠廠出貨

Arduino Mega 2560 R3 專為更複雜的項目而設計。該開發板設有54路數字輸入/輸出引腳、16路模擬輸入以及更大的草圖空間。該開發板已成為大多數3D打印機和機器人項目的基礎。這能為您的項目提供足夠的空間和機會。

Arduino Mega 2560 R3 是基於 ATmega2560 的單片機開發板。該開發板由54路數字輸入/輸出引腳（其中15路可以用作PWM輸出）、16路模擬輸入、4個UART（硬件串口）、1個16MHz的晶體振盪器、1個USB接口、1個電源接頭、1個ICSP接口以及1個複位按鈕組成。它包含了單片機運行所需的所有要素，使用USB連接線將其連接到計算機、利用AC-DC適配器或電池供電後即可使用。Mega能與絕大部分為 Uno設計的sheild兼容。

Arduino Mega 2560 R3 硬體規格

• 尺寸：101*54mm
• 重量：36g
• 輸入電壓：接上USB時無須外部供電或外部7V~12V DC輸入
• 輸出電壓：5V DC輸出和3.3V DC輸出和外部電源輸入
• 支持USB接口協議及供電(不需外接電源)
• 採用Atmel Atmega2560-16AU單片機
• Flash容量：256K（其中4K用於bootloader）
• SRAM靜態存儲容量：5KB<
• 支持ISP下載功能
• 支持單片機TX/RX端子
• 支持AREF端子
• Digital I/O 數字輸入/輸出端共54
• Analog I/O 模擬輸入/輸出端共16
• 支持14組PWM端子

電源設計

Arduino Mega的供電系統有兩種選擇，USB直接供電或外部供電。電源供應的選擇將會自動切換。外部供電可選擇AC-to-DC adapter 或者電池，此控制板的極限電壓範圍為6V~12V，但倘若提供的電壓小於6V，I/O口有可能無法提供到5V的電壓，因此會出現不穩定；倘若提供的電壓大於12V，穩壓裝置則會有可能發生過熱保護，更有可能損壞Arduino MEGA。因此建議的操作供電為6.5~12V，推薦電源為7.5V或9V。

技術規格

Arduino mega 2560 腳位
