Arduino 3.5” 吋 480×320 IPS 彩色電阻式觸控顯示模組 支援 UNO、Leonardo、ESP32、ESP8266、FireBeetle M0

描述

Arduino 3.5” 吋 480×320 IPS 彩色電阻式觸控顯示模組 支援 UNO、Leonardo、ESP32、ESP8266、FireBeetle M0

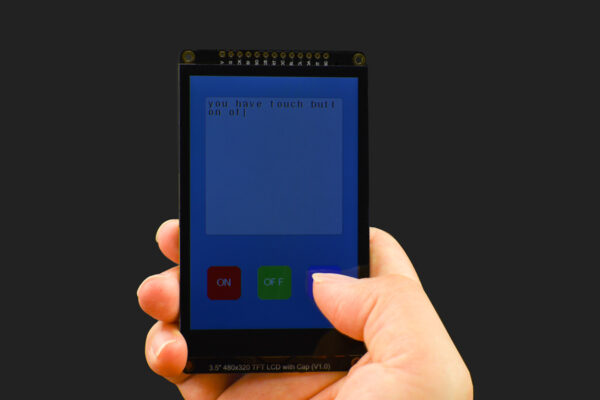

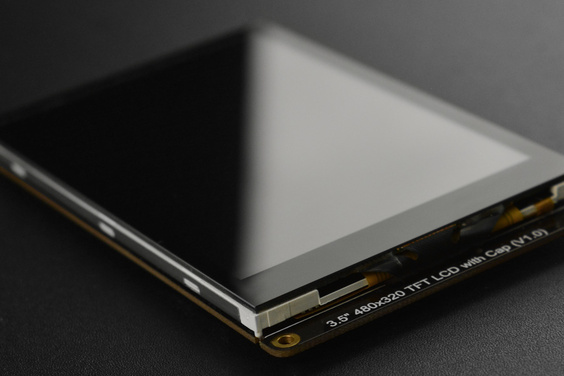

Arduino 3.5” 吋 480×320 IPS 彩色電阻式觸控顯示模組 採用ILI9488驅動晶片，具有480×320個彩色圖元點（RGB565），觸摸晶片為GT911，最高支持5點電容出謀。這是一款IPS顯示模組，擁有優秀的可視角度（60/60/60/60）；採用SPI（4線）通信方式；支援GDI介面(GDI介面必須和帶GDI介面主控配合使用），隨插即用。模組具有解析度高、可視角度廣、接線簡單等優點，可用于許多顯示應用：家裡物聯網的控制終端、遊戲機、桌面事件提示器、Touch介面等。

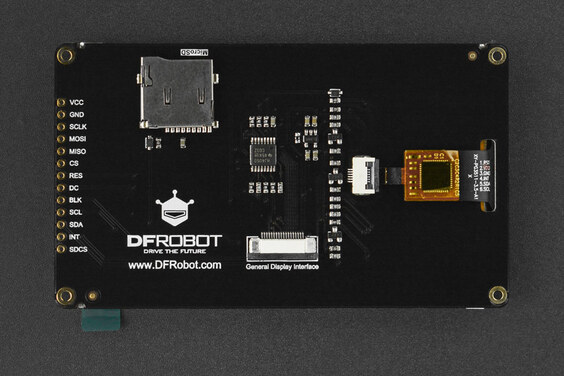

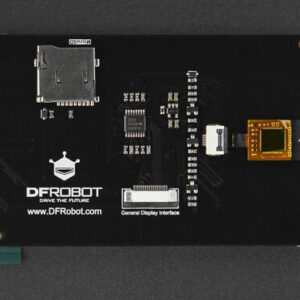

3.5寸LCD顯示模組支援3.3V和5V，並相容多個主控：UNO、Leonardo、ESP32、ESP8266、FireBeetle M0等。與M0配合使用GDI介面，隨插即用，有效減少接線步驟。模組板載了MicroSD Card卡槽，使用者可以顯示更多的圖片。

注：顯示模組不含MicroSD卡

應用場景

• 家裡物聯網的控制終端
• 遊戲機
• 桌面事件提示器
• Touch界面

技術規格

• 供電電壓：3.3V-5.5 V
• 顯示顏色：16位色深（RGB565）
• 驅動芯片：ILI9488
• 觸摸芯片：GT911
• 像素個數：480×320
• 通信方式：SPI
• 亮度（cd/m2）：300（TYP）
• 全屏點亮功耗：48.1mA*5V/3.3V（Typ）
• 工作溫度：-20℃~+70℃
• 顯示面積：73.44×48.96 mm

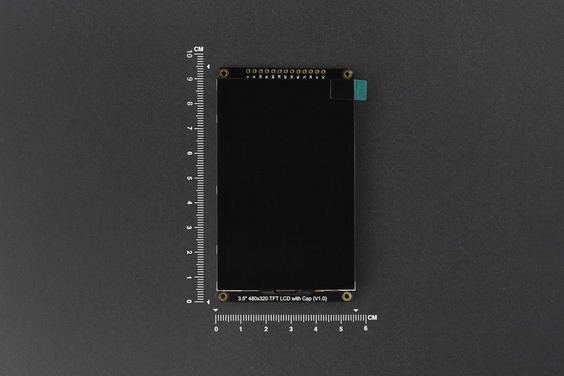

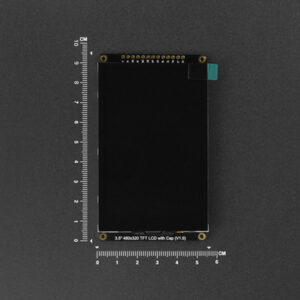

• 模塊尺寸：55.50×95.00 mm
• 安裝孔直徑：2 mm
• 模塊重量：64克

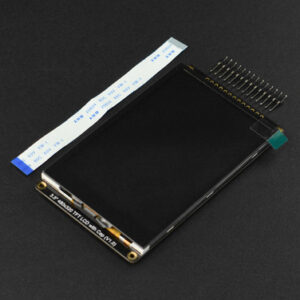

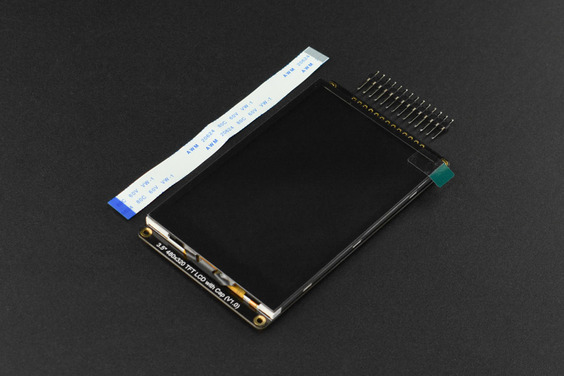

配送清單

• 3.5″ 480×320 IPS TFT電容觸摸顯示屏 x1
• 2.54-14P黑色單排針   x1
• FPC0.5-18PIN反向連接線長10cm    x1

技術文件與範例

• 產品維庫

Arduino 3.5” 480×320 TFT LCD Capacitive Touchscreen

With 480×320 color pixels, this 3.5” LCD display module adopts ILI9488 driver chip and integrates GT911 touch chip that supports 5 capacitive touch-points at most. This IPS display supports for SPI (4-wire) communication mode and performs excellently in the angle of view (60/60/60/60). In addition, the module provides compatibility with GDI (work with main-controllers with GDI), plug and play. Furthermore, it features high resolution, wide viewing angle, and simple wiring, which can be used in all sorts of display applications, such as, IoT controlling device, game console, desktop event notifier, touch interface, etc.

The 3.5” LCD module can be powered at 3.3~5V and is compatible with multiple main-controllers: UNO, Leonardo, ESP32, ESP8266, FireBeetle M0. Use the GDI interface to work with M0, which could effectively reduce wiring steps. Besides, there is an onboard MicroSD card slot for displaying more pictures.

Note: MicroSD Card is not included

FEATURES

APPLICATIONS

SPECIFICATION

DOCUMENTS

SHIPPING LIST
