Arduino 電壓電平轉換模組 板載光耦隔離 PLC 觸發專用 5V 轉 24V 觸發 NPN 輸出

描述

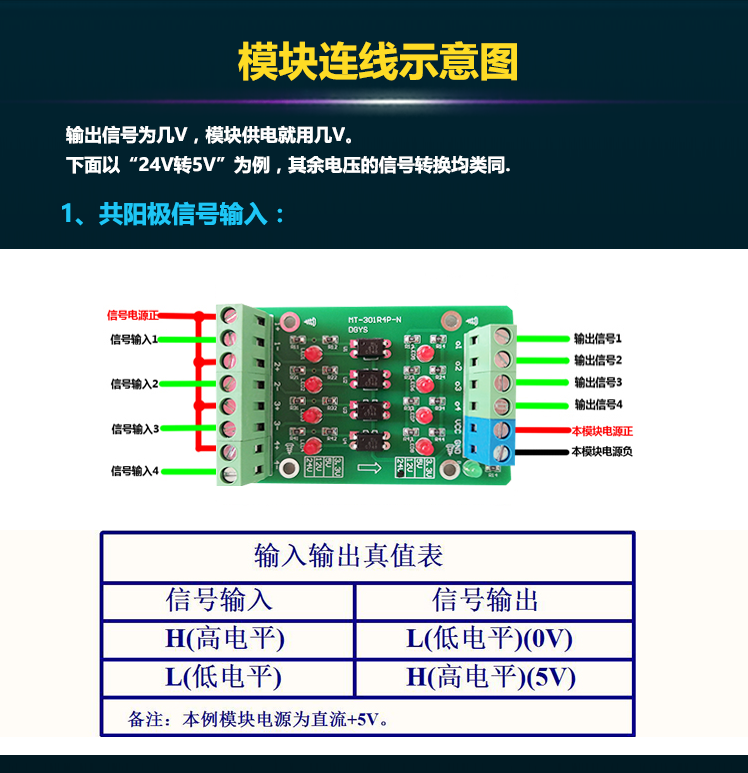

Arduino 4路電壓電平轉換模組 板載光耦隔離 PLC 觸發專用 5V 轉 24V 觸發  NPN 輸出

1.  Arduino 4路電壓電平轉換模組 採用台灣製造光耦元件
2. 極限轉換頻率 20KHZ.
3. Arduino 4路電壓電平轉換模組a 用途廣泛, 可用於信號隔離。各式開發板與 PLC 等信號之電平電壓轉換。可輸出 PNP,NPN 訊號轉換。
4. 具DIN 導軌背板 PCB 尺寸 45*72MM。
5. 模組尺寸含導軌背板, 48x86x40mm (長寬高)。



5V to 24V PLC Signal Voltage Level Converter



【圖1】 Sink      邏輯…NPN電晶體

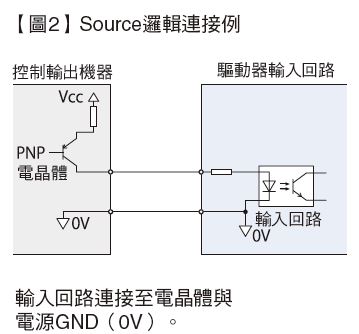

【圖2】Source 邏輯…PNP電晶體



大多數工業接近傳感器（電感，電容，超聲波和光電）都是固態的。

術語固態是指傳感器內使用的組件類型。諸如晶體管的固態電子元件用於在檢測到物體時切換傳感器的輸出。

有兩種特殊類型的3線傳感器可供選擇; PNP和NPN。差異是內部電路設計和所用晶體管類型的結果。

需要注意的一點是，PNP和NPN與傳感器是常開（N / O）還是常閉（N / C）無關，即PNP傳感器可能是N / O或N / C NPN可以是N / O還是N / C.

為什麼有兩種？

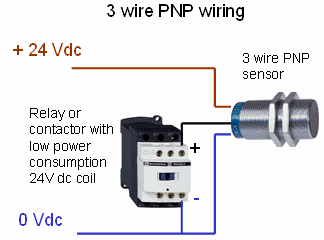

PNP傳感器與NPN傳感器的選擇取決於器件所用電路的性質。當用於傳統的繼電器型控制電路時，通常可以使用PNP或NPN類型的PNP傳感器。傳感器如下圖所示。PNP傳感器往往更常用。

傳統的繼電器型控制電路;



與可編程邏輯控制器（PLC）配合使用。

選擇要與PLC一起使用的傳感器時，傳感器與要使用的PLC輸入卡的類型相匹配非常重要。
存在兩種類型的輸入卡，即“下沉”電流（也稱為正邏輯）和那些“源”電流（也稱為負邏輯）。值得一提的是，雖然沉沒/採購和正/負邏輯這兩個術語在某些行業中是眾所周知的，但它們並不總是常用術語。因此，根據PLC製造商的文檔和/或接線圖，確定與PLC卡一起使用的傳感器類型非常重要。

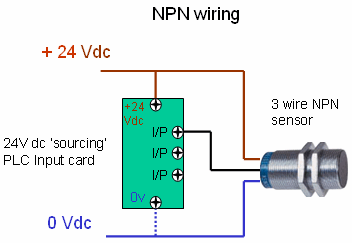

歐洲最常見的是“下沉”類型的輸入，這些將與PNP傳感器一起使用，如下所示。現在不太常見的是“來源”的輸入卡，這些在亞洲很受歡迎，並且需要NPN類型的傳感器才能正常運行。許多現代PLC輸入卡可以配置和接線為“下沉”或“採購”，儘管通常需要對特定輸入卡上的所有輸入進行相同配置。
