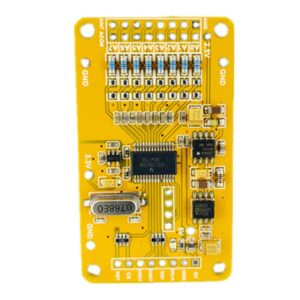

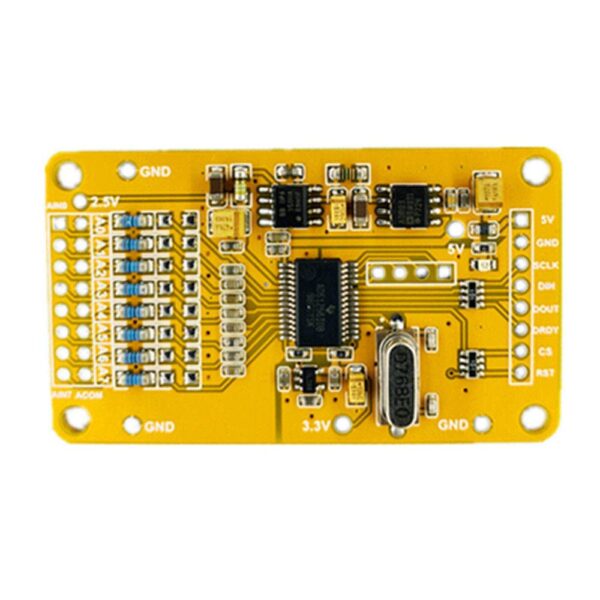

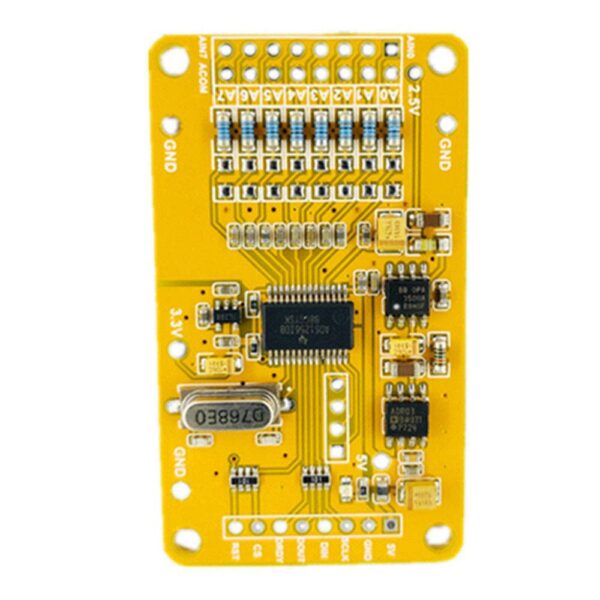

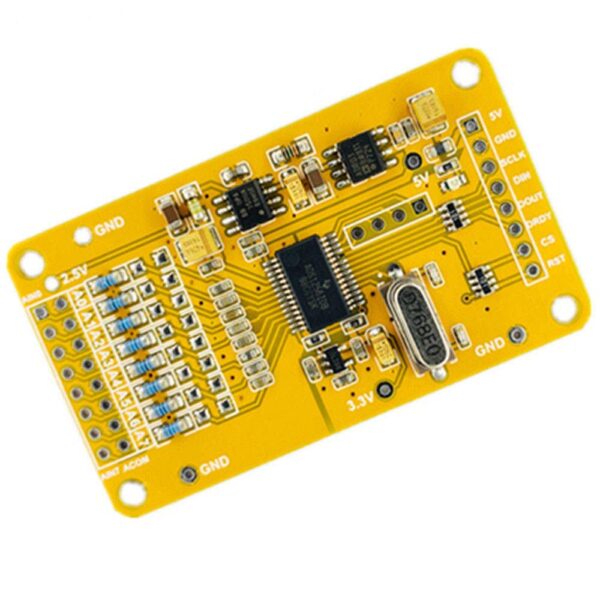

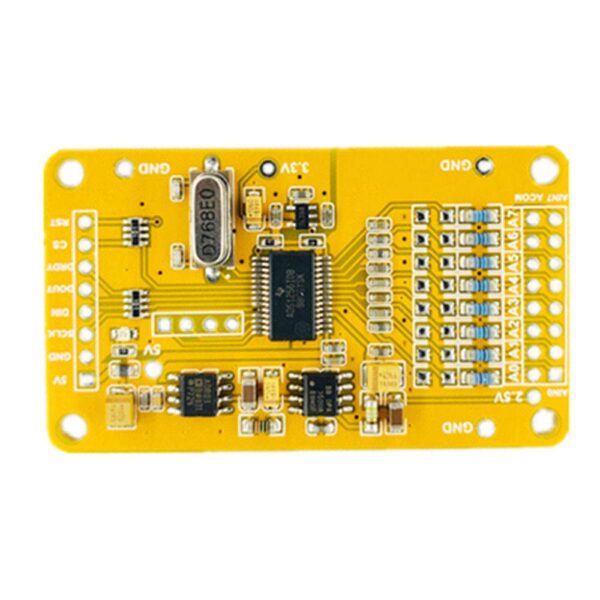

ADS1256 24位 8通道ADC模組 高精度ADC數據採集卡 SPI 介面 焊好排針

描述

ADS1256 24位 8通道ADC模組 高精度ADC數據採集卡 SPI 介面 焊好排針

ADS1256 是由德州儀器（TI）出品的高精度 24 位元 ADC（模擬數位轉換器）晶片，具備 8 組差動輸入通道（或可轉換為 16 單端通道），整合在本模組中成為一款適合開發與工業應用的高解析度數據採集卡。此模組透過 SPI 通訊介面進行資料傳輸，適用於樹莓派、Arduino、STM32、ESP32 等各類主控平台。

內建可程式化增益放大器（PGA），增益範圍可調，支援多種模擬訊號擷取應用，特別適合需要高精度的感測器讀取，如壓力感測器、熱電偶、電壓/電流感測模組等。

• 1.小於3ppm/攝氏度的溫度係數，它決定了溫度變化對ADC數據採集的影響，也就是說3ppm/攝氏度一度的變化就會引起電壓基準萬分之三的變化，所以有一個高質量的電壓基準是多麼重要！
• 2. 小於+-0.1%的初始化精度誤差是輸出電壓與參考值的誤差，它決定了一批產品的一致性。
• 3.雜訊小於10uVp-p，電壓基準輸出的雜訊也會直接影響ADC的精度，其雜訊在0.1Hz到10Hz之間，加0.1-10Hz低通濾波器後可有效降低低頻雜訊

產品特色

• 🔍 24 位元解析度，具備超高精度與低雜訊特性
• 📊 支援 8 差動輸入通道，或可設定為 16 單端輸入
• ⚙️ 內建 可程式化增益放大器（PGA）：1x ~ 64x
• ⚡ 最高取樣率達 30,000 SPS，適合即時資料擷取應用
• 🔌 標準 SPI 通訊介面，相容主流微控制器平台
• 🧩 搭配原廠驅動程式與範例程式碼，快速上手

應用範圍

• 🧪 精密量測儀器
• 📡 感測器訊號擷取（壓力、電流、熱電偶等）
• 🧰 工業自動化系統
• 📈 資料記錄系統與 FFT 分析
• 🎓 教學與研究專案開發

技術規格

支援平台與開發資源

本模組支援多種開發平台，包含 Arduino、ESP32 以及樹莓派（Raspberry Pi），以下為推薦使用的函式庫資源與安裝方式，協助您快速整合並進行高精度資料擷取應用：

🔧 Arduino / ESP32 函式庫資源

• Curious Scientist 的 ADS1256 函式庫
  支援 Arduino、ESP32、STM32、RP2040 等平台，含 PDF 說明與範例程式碼。可直接透過 Arduino Library Manager 安裝。
• ADS1255/ADS1256 函式庫 by ADS1xxx Libraries
  提供多通道讀取支援與良好的平台兼容性，可支援 ESP32、Arduino Mega/UNO 等。

🐍 Raspberry Pi（樹莓派）Python 函式庫資源

• Waveshare 官方 Python 函式庫
  專為 Waveshare AD/DA 板設計，支援 Python3，適用於樹莓派 GPIO。
• pipyadc 函式庫（PyPi）
  純 Python 實作，無需編譯，適合開發原型與簡易測試。
• py-ads1256（C + Python 混合函式庫）
  提供較高效能的讀取速度，適合進行 FFT 或連續資料擷取應用。

🎓 延伸學習與應用資源

• Arduino 與 ADS1256 實作教學影片
• ESP32 與 ADS1256 整合討論串
• Raspberry Pi 上的 Python 函式庫使用經驗
