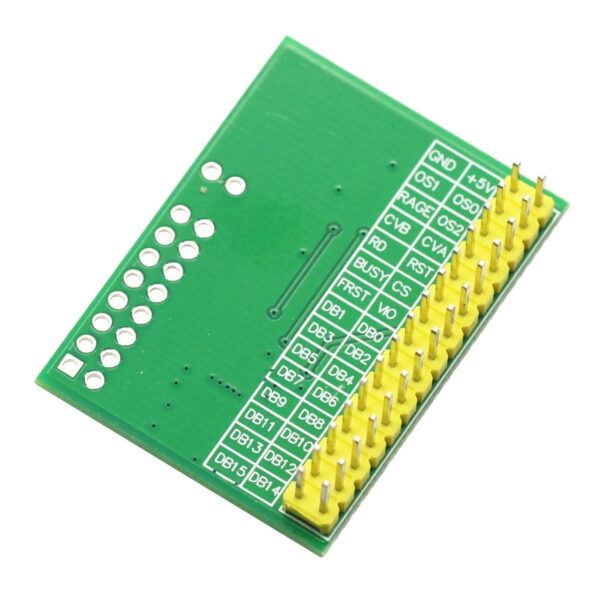

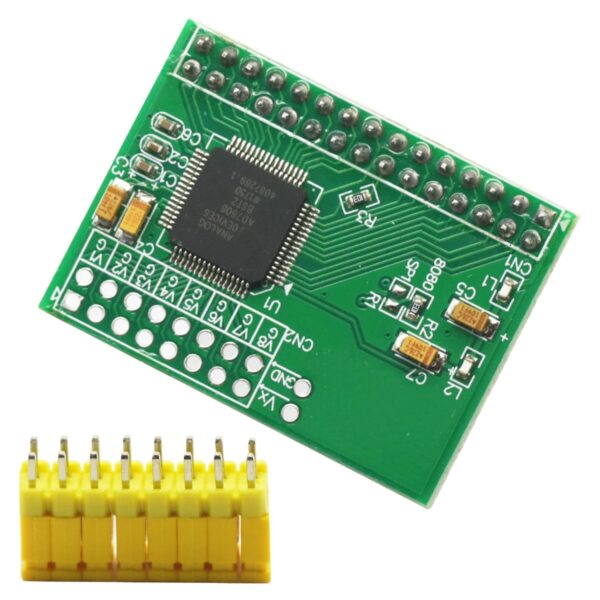

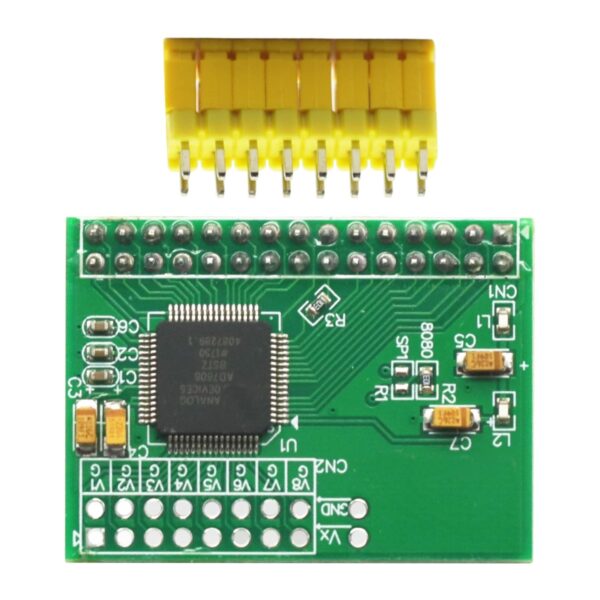

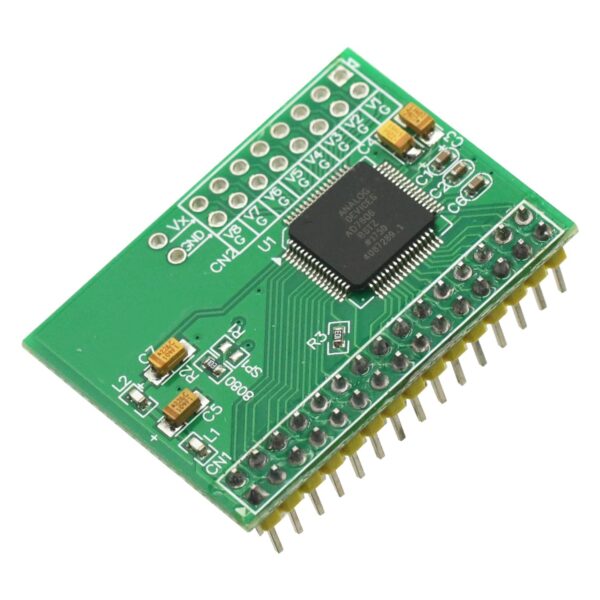

AD7606晶片 16位8路數位採集模組 16位元 ADC 8路同步取樣 頻率200KHz

描述

AD7606晶片 16位8路數位採集模組 16位元 ADC 8路同步取樣 頻率200KHz

AD7606 是 Analog Devices 出品的一款8 通道同步採樣、高速高解析度 ADC 模組，具備 16 位元解析度與高達 200kSPS 的採樣率。相較一般逐次逼近式 ADC（如 MCP3208）或高精度低速 ADC（如 ADS1256），AD7606 更適合需要多通道同步擷取、動態資料分析、工業級類比訊號輸入的應用場景。

本模組可透過 並列或 SPI 模式與主控板溝通，內建輸入保護與抗混疊濾波器，直接支援 ±5V 或 ±10V 類比訊號輸入，無需額外調理電路，特別適合整合於電力監控、音訊波形擷取、FFT 分析與震動監控等系統。

產品特色

• 📈 8 通道同步取樣，適用多點訊號同步記錄
• 🎯 16 位元解析度，取樣率可達 200kSPS
• ⚡ 支援 ±5V / ±10V 類比輸入，內建抗混疊濾波器
• 🔌 支援 SPI 或並列通訊模式，與各類開發板相容性高
• 🧩 高速 FIFO 輸出與 BUSY 同步腳位，便於主控程式設計

技術規格

應用範圍

• ⚙️ 多通道訊號同步擷取
• 📊 電力品質監測與數據記錄器
• 🎵 音訊波形分析 / 聲音感測
• 📈 FFT 頻譜分析與震動量測
• 🏭 工業類比信號記錄 / 數據擷取系統

開發資源支援

• Arduino / ESP32： 可使用 SPI 模式驅動，網路上有開源 AD7606 SPI 通訊範例，適合搭配 DMA 或中斷設計進行高速讀取。
• Raspberry Pi： 建議使用 SPI 介面搭配 Python/C 開發，並配合 BUSY 腳位實作資料同步控制。
• 推薦資源：
  • AD7606 Arduino SPI Library（GitHub）
  • AD7606 for Raspberry Pi（Python 範例）

📦 出貨內容：

• AD7606 高速同步 ADC 模組 x1
