5吋 800×480 TFT樹莓派電容式觸控式螢幕（DSI介面） 5點電容觸控 支援全系列 樹莓派 主板

描述

5吋 800×480 TFT樹莓派電容式觸控式螢幕（DSI介面） 5點電容觸控 支援全系列 樹莓派 主板

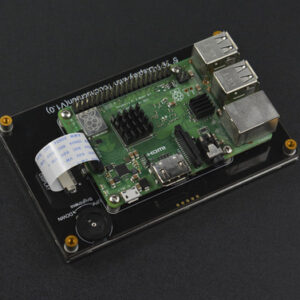

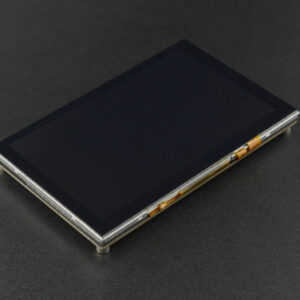

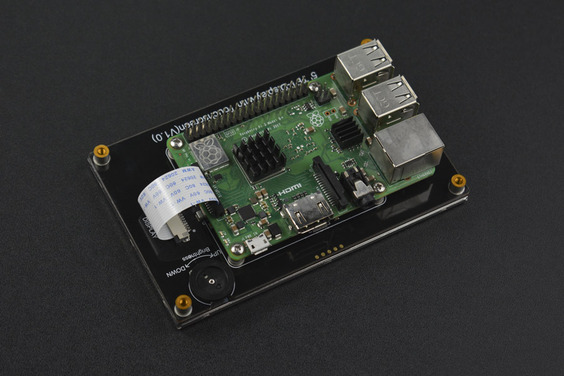

這是一款 5吋 800×480 TFT樹莓派電容式觸控式螢幕 ，800*480分辨率，顯示區域達到108×64.8mm，支持樹莓派DSI顯示屏接口，自帶電容式觸摸面板，支持5點觸控。背面獨特的孔位設計，可直接安裝樹莓派。顯示屏採用樹莓派供電設計，無需外接電源。同時，顯示屏還支持硬件背光調節，可以通過旋轉屏幕背後的電位器調節背光亮度。

特點

• 電容式觸摸屏，支持5點觸控
• 樹莓派DSI直接驅動

技術規格

• 工作電壓：3.3V （樹莓派顯示接口提供）
• 最大工作電流：320mA
• 息屏電流：100mA
• 屏幕分辨率：800*480
• 視頻接口：樹莓派DSI
• 觸控點數：5 點

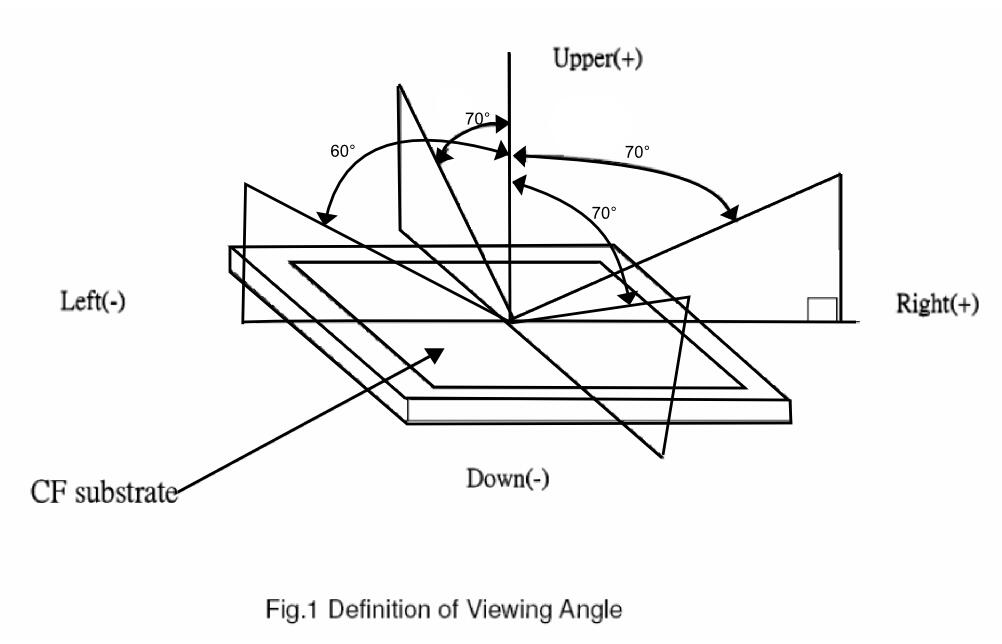

• 可視角度：60°/70°/70°/70°
• RGB888-16兆真彩色
• 刷新頻率：60Hz
• 發光率：280 cd/m2
• 工作溫度：-20℃-70℃
• 外形尺寸：121mm x 76mm
• 安裝孔尺寸：M2.5
• 外安裝孔位置：113mm x 68mm
• 內安裝孔位置：58mm x 49mm

接口說明

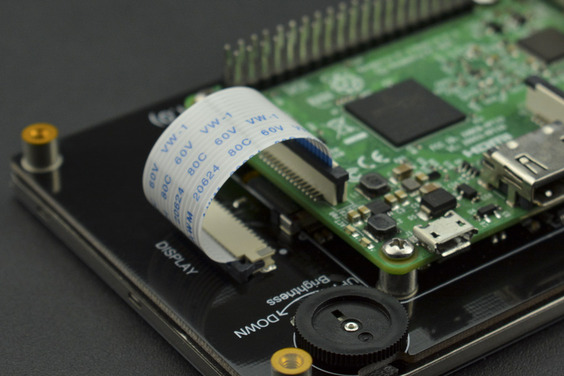

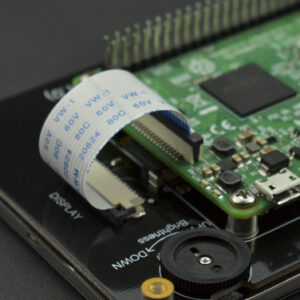

• DISPLAY接口通過FPC排線連接到樹莓派的DISPLAY接口
• 電位器可調節顯示屏亮度

這是DFRobot新推出的專門針對Raspberry Pi的5寸顯示屏，支持5點電容觸控，擁有800×480標準分辨率。

該5寸顯示屏採用Raspberry Pi標準DISPLAY接口—MIPI DSI，通過FPC軟排線與Raspberry Pi連接，即可實現顯示和触控功能，無需連接額外的USB線纜，更大的節省了設備的空間。

同時，該5寸顯示屏還支持硬件背景光調節功能，滿足不同應用環境下的需求。

注意：為保證屏幕正常工作，樹莓派電源請盡可能選用5V@2.5A的適配器

特性

• 支持5點觸控
• 800*480分辨率顯示
• 樹莓派DSI顯示接口

技術規格

• 工作電壓: 3.3V
• 最大工作電流：320mA
• 息屏電流：100mA
• 屏幕分辨率: 800*480
• 視頻接口: 樹莓派MIPI-DSI
• 電容觸控屏
• 觸控點數：5 點
• 可視角度：60°/70°/70°/70°
• RGB888-16兆真彩色
• 刷新頻率：60Hz
• 發光率：280 cd/m2
• 工作溫度：-20℃-70℃
• 外形尺寸: 121mm x 76mm
• 安裝孔尺寸：M2.5
• 外安裝孔位置: 113mm x 68mm
• 內安裝孔位置: 58mm x 49mm

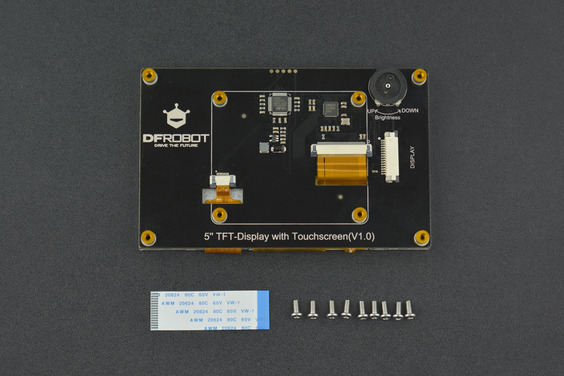

配送清單

• 5” TFT-Display with Touchscreen(V1.0) x1
• FFC反向異面軟排線長45mm間距1.0mm-15pin x1
• M2.5*8+6六角單頭銅柱 x8
• M2.5*6 DK4.9機牙螺絲 x8
