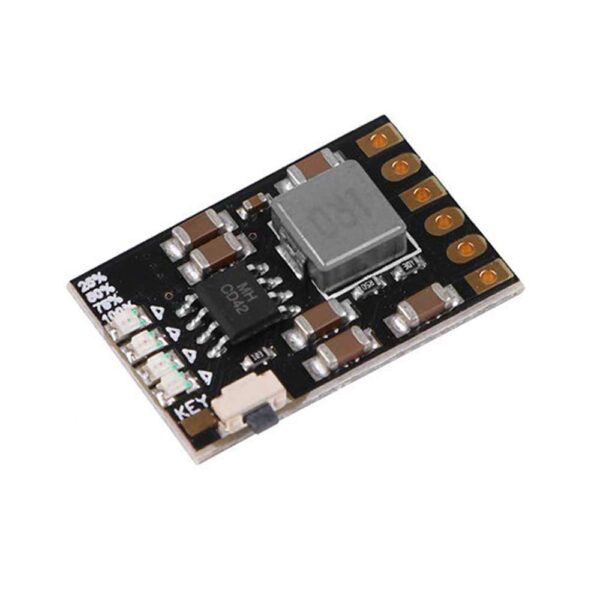

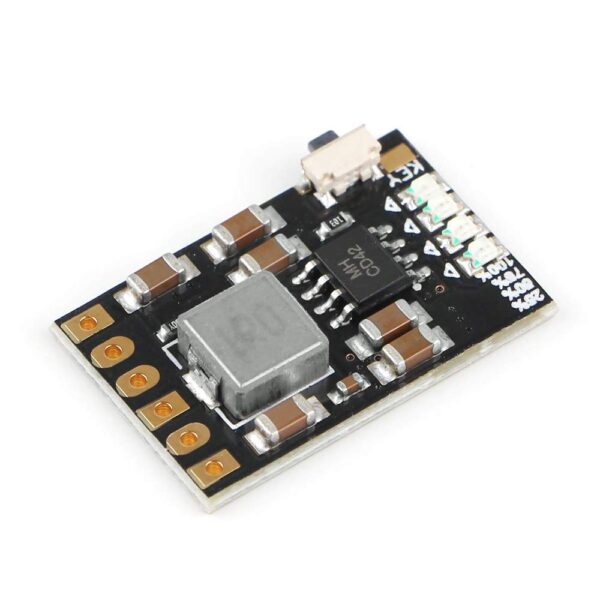

18650 3.7v-4.2v 鋰電池充電升壓電源保護板2A 5V充放電一體模組

描述

18650 3.7v-4.2v 鋰電池充電升壓電源保護板2A 5V充放電一體模組

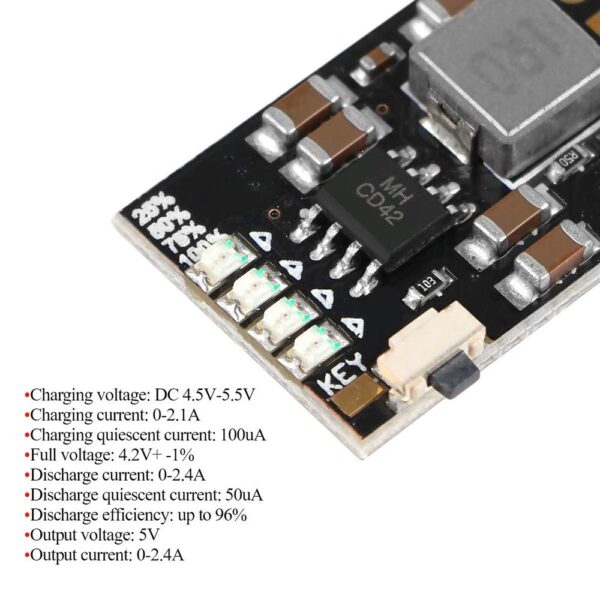

硬體參數：

充電電壓：DC 4.5V-5.5V（推薦DC 5V）
充電電流：0-2.1A
充電靜態電流：100uA
全電壓：4.2V + -1％
放電電流：0-2.4A
放電靜態電流：50uA
放電效率：高達96％
輸出電壓：5V
輸出電流：0-2.4A
環境溫度：-20℃至+ 85℃
PCB板工藝：深金

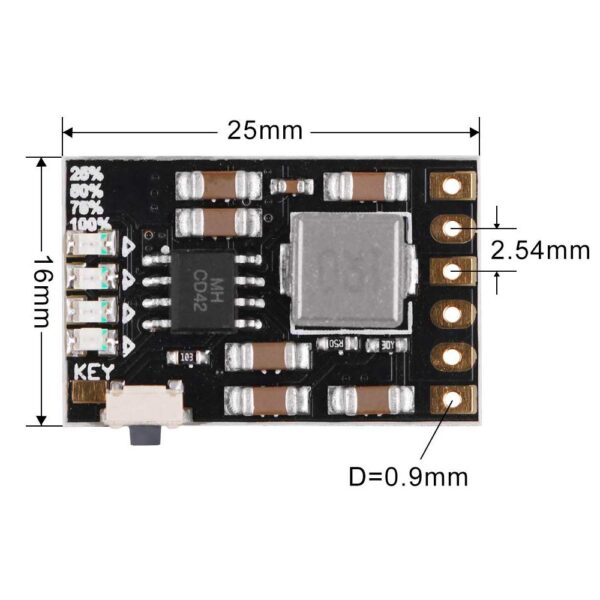

尺寸：25 * 16 * 4mm

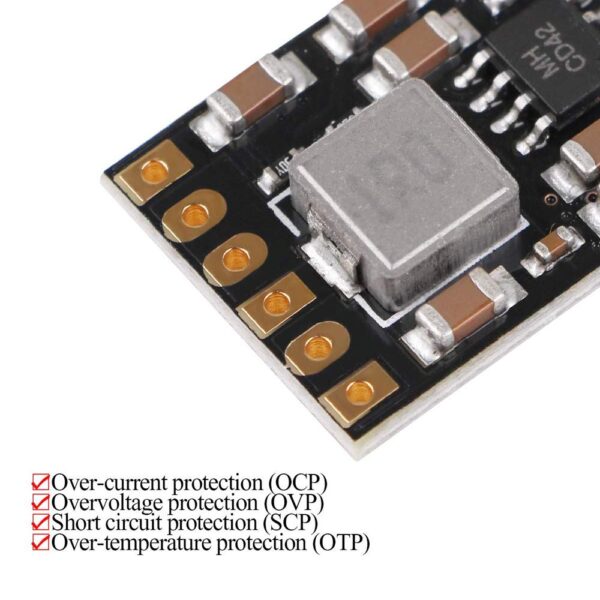

該模組具有鋰電池保護功能：
過流保護（OCP）
過壓保護（OVP）
短路保護（SCP）
過熱保護（OTP）
充電和放電功率電平4間隔指示

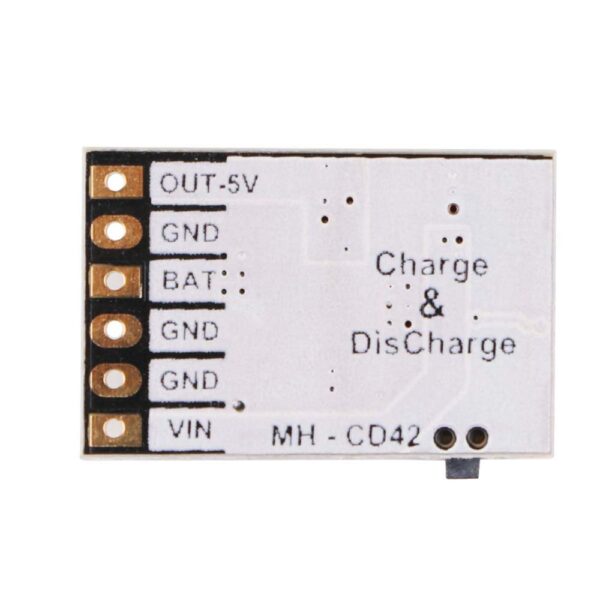

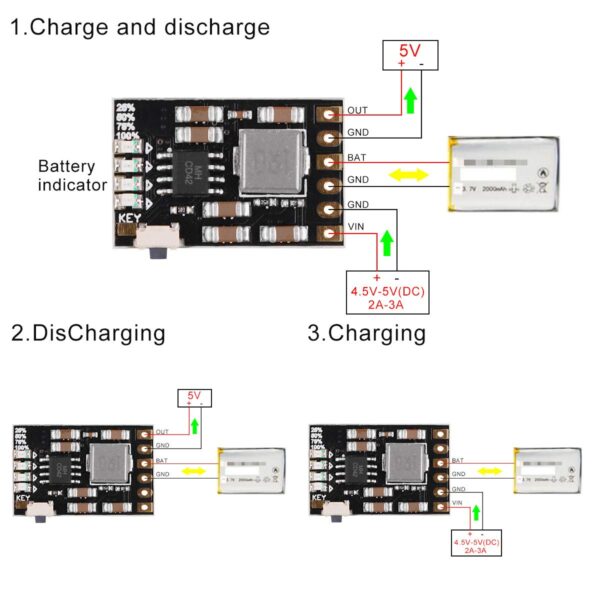

引腳說明：

VIN：充電端口正輸入+
GND：充電器負輸入 –
BAT：鋰電池+
GND：鋰電池 –
GND：輸出負輸出 –
OUT：輸出正輸出+
KEY：輸出使能觸發端口（低脈衝觸發）

應用：
汽車充電改裝
行車記錄儀電源
移動電源
手機和平板電腦等便攜式設備
