義大利原廠 Arduino GIGA R1 開發板專用 觸控顯示螢幕擴充板 HMI 最佳解方 觸控模式支援五點和手勢

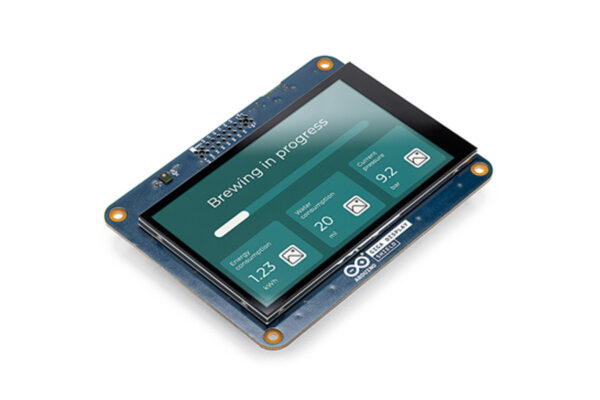

GIGA Display Shield是觸控螢幕解決方案，可快速輕鬆地將 UI 和視覺解決方案部署到GIGA R1 WiFi專案中，具有 800×480 RGB 觸控顯示器並支援多種 UI 建置框架。GIGA Display Shield 具有 3.97 吋 480×800 RGB 觸控螢幕、數位麥克風、6 軸 IMU 和 RGB LED。此擴充板可輕鬆安裝在 GIGA R1 WiFi 板上。
利用 GIGA R1 WiFi 的快速 480 MHz 微控制器，您可以建立功能強大的 UI、使用互動式 3D 動畫、顯示相機畫面等等。此擴充板與多種圖形庫相容，包括LVGL、GFX和ArduinoGraphics。
這裡有原廠提供的入門教學 => GIGA 顯示擴充板入門

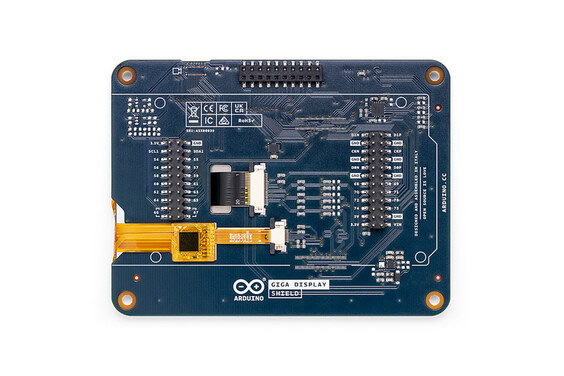

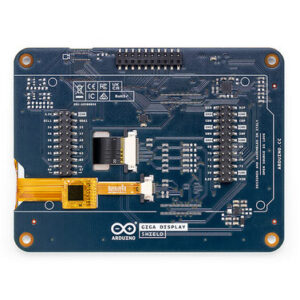

圖：Arduino GIGA Display Shield 的電路板概述
圖：連接 Arduino GIGA Display Shield 和 Arduino GIGA R1 WiFi 開發板
圖：連接 Arduino GIGA Display Shield 和 Arducam
如何將 GIGA Display Shield 連接到 GIGA R1 WiFi？
GIGA Display Shield 透過 GIGA R1 WiFi 上的中間頭連接器（J5 和 J6）進行連接。從底部連接防護罩，使 GIGA R1 WiFi 的頂部可用於額外的防護罩。
應用領域
- 具有附加功能的圖形介面部署。
規格

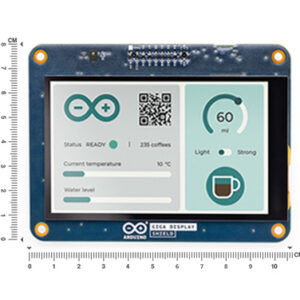

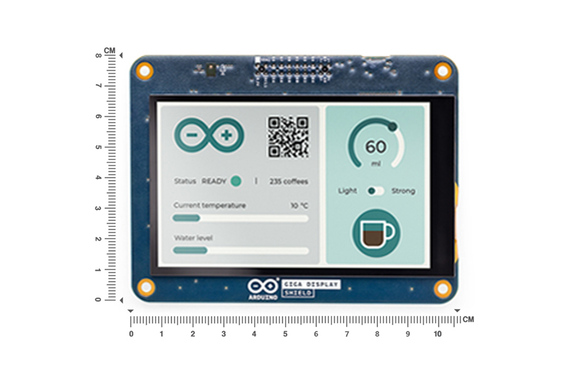

KD040WVFID026-01-C025A 3.97″ TFT 顯示屏
- 480×800分辨率
- 1670 萬種顏色
- 0.108 毫米像素尺寸
- 電容式觸控感應器
- 5 點和手勢支持
- 邊緣LED背光
BMI270 6軸IMU（加速計和陀螺儀）
- 16位
- 3 軸加速度計，範圍 ±2g/±4g/±8g/±16g
- 3軸陀螺儀，範圍為±125dps/±250dps/±500dps/±1000dps/±2000dps
SMLP34RGB2W3 RGB LED
- 共陽極
- IS31FL3197-QFLS2-TR 具有整合電荷泵的驅動器
MP34DT06JTR 數位麥克風
- AOP = 122.5 分貝聲壓級
- 64 dB 訊號雜訊比
- 全向靈敏度
- –26 dBFS ± 3 dB 靈敏度
輸入/輸出
- 千兆連接器
- 2.54 毫米相機連接器
- 重量：0.14公斤
注意： GIGA Display Shield 需要 GIGA R1 WiFi 板才能運作。它沒有微控制器，不能獨立編程。
