攀藤科技 PMS5003 G5 雷射型 PM 2.5 粉塵感測器模組 含 Arduino 轉接板 空氣品質感測器

NT$830 NT$700

30 件庫存

描述

攀藤科技 PMS5003 G5 雷射型 PM 2.5 粉塵感測器模組 含 Arduino 轉接板 空氣品質感測器

PMS5003 G5 雷射型 PM 2.5 粉塵感測器模組 , 附上詳細 Arduino 專案範例碼,可以完整顯示 美標,PM1.0 PM2.5 PM10  國標 PM1.0 PM2.5 PM10, 跟各詳細的 0.3、0.5、1.0、2.5、5.0、10um以上的顆粒數

攀藤科技 PMS5003 G5 雷射型 PM 2.5 粉塵感測器模組 是一款數字式通用顆粒物濃度傳感器,PMS5003 可以用於獲得單位體積內空氣中懸浮顆粒物的質量和數量,並以數字接口形式輸出。PMS5003T 傳感器可嵌入各種與空氣中懸浮顆粒物濃度相關的儀器儀表或環境改善設備,為其提供及時準確的濃度數據。本傳感器採用激光散射原理。即令激光照射在空氣中的懸浮顆粒物上產生散射,同時在某一特定角度收集散射光,得到散射光強隨時間變化的曲線。進而微處理器利用基於米氏(MIE )理論的算法,得出顆 粒物的等效粒徑及單位體積內不同粒徑的顆粒物數量。

Plantower 系列是目前較受歡迎的PM2.5感測模組,採用雷射散射原理量測,最小量測粒徑0.3um,依據空氣中不同的懸浮顆粒個數,推算灰塵的質量濃度,體積小、接線簡單、數據詳細、穩定是此模組的特色,外觀設計上,出入風口在同一側,配置安裝容易。其量測數據種類更多達12種,包含:PM1.0、2.5、10 的濃度數值 ( ug/m3 ) 與 0.1升空氣中,直徑在0.3、0.5、1.0、2.5、5.0、10um以上的顆粒數。

PMS5003 G5 雷射型 PM 2.5 粉塵感測器模組



PMS5003 G5 雷射型 PM 2.5 粉塵感測器模組 可靠地測量PM2.5粉塵濃度!(PM2.5指的是直徑為2.5微米或更小的顆粒。)該傳感器使用激光散射在空氣中輻射懸浮顆粒,然後收集散射光以獲得散射光隨時間變化的曲線。微處理器計算等效粒徑和每單位體積不同直徑的粒子數。

PMS5003 G5 雷射型 PM 2.5 粉塵感測器模組



您需要將其連接到帶有UART輸入的微控制器(或者您理論上可以將其連接到USB串行轉換器並在計算機上解析數據) – 我們有Arduino 的代碼。每秒9600波特數據流出一次,你會得到:

  • 標準和環境單位的PM1.0,PM2.5和PM10.0濃度
  • 每0.1L空氣中的顆粒物質,分為0.3um,0.5um,1.0um,2.5um,5.0um和10um尺寸的垃圾箱

以及校驗和,以二進制格式(它相當容易解析二進制格式,但它不是純粹可讀的ascii文本)

我們為您提供傳感器盒以及電纜和0.1“/ 2.54mm分線板,因此您可以輕鬆接線。您只需要電源加一個數據引腳(用於UART TX)。電源為5V,邏輯電壓為3.3V

PM2.5 Air Quality Sensor and Breadboard Adapter Kit – PMS5003

Breathe easy, knowing that you can track and sense the quality of the air around you with the PM2.5 Air Quality Sensor with Breadboard Adapter particulate sensor. Mad Max & Furiosa definitely should have hooked up one of these in their truck while scavenging the dusty desert wilderness of post-apocalyptic Australia. And for those of us not living in an Outback dystopia, this sensor + adapter kit is great for monitoring air quality, and super easy to use!

WITNESS real-time, reliable measurement of PM2.5 dust concentrations! (PM2.5 refers to particles that are 2.5 microns or smaller in diameter.) This sensor uses laser scattering to radiate suspending particles in the air, then collects scattering light to obtain the curve of scattering light change with time. The microprocessor calculates equivalent particle diameter and the number of particles with different diameter per unit volume.

You’ll need to hook this up to a microcontroller with UART input (or you could theoretically wire it up to a USB-Serial converter and parse the data on a computer) – we have code for both Arduino and CircuitPython. 9600 baud data streams out once per second, you’ll get:

  • PM1.0, PM2.5 and PM10.0 concentration in both standard & enviromental units
  • Particulate matter per 0.1L air, categorized into 0.3um, 0.5um, 1.0um, 2.5um, 5.0um and 10um size bins

As well as checksum, in binary format (its fairly easy to parse the binary format, but it doesn’t come out as pure readable ascii text)

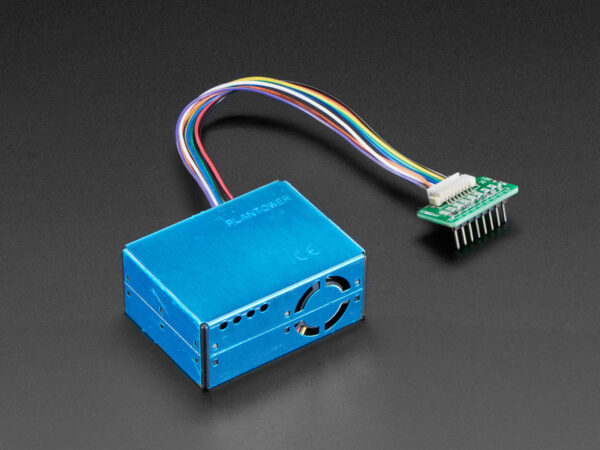

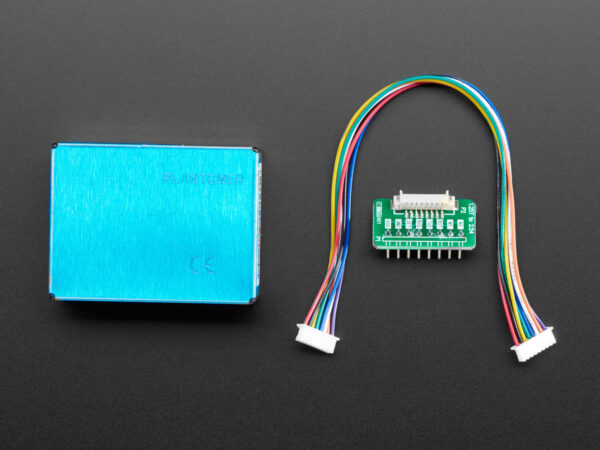

We give you the sensor box as well as the cable and a 0.1″ / 2.54mm breakout board so you can wire it easily. You only need power plus one data pin (for the UART TX). Power is 5V, logic is 3.3V

Check out our guide for Wiring diagrams, Arduino & CircuitPython code!

  • Range of measurement: 0.3~1.0;1.0~2.5;2.5~10 μ m
  • Effective Range: 0~500 μ g/m³
  • Maximum Range: * ≥1000 μ g/m³
  • Resolution: 1 μ g/m³
  • Standard Volume: 0.1L
  • DC Power Supply: Typ:5.0 / Min:4.5 / Max: 5.5V
  • Active Current: ≤100 mA
  • Standby Current: ≤200 μ A
  • Working Temperature Range: -10~+60 ℃
  • Working Humidity Range: 0~99%
  • Storage Temperature Range: -40~+80 ℃
  • Sensor Module Dimensions: 50 × 38 × 21mm
  • Weight (incl. cable and adapter): 42.2g

As of March 1st, we are now shipping with straight headers on the JST breakout

什麼是 PM2.5

在維基百科的定義 懸浮粒子 (Atmospheric particulate matter, particulate matter (PM), particulates),在環境科學中,特指懸浮在空氣中的固體顆粒或液滴,是空氣污染的主要來源之一。其中,空氣動力學直徑(以下簡稱直徑)小於或等於10微米 (µm)的懸浮粒子稱為可吸入懸浮粒子(PM10);直徑小於或等於2.5微米的懸浮粒子稱為細懸浮粒子(PM2.5)。懸浮粒子能夠在大氣中停留很長時間,並可隨呼吸進入體內,積聚在氣管或肺中,影響身體健康。

那麼如何去計算呢? 在行政院環境保護署也提供了 細懸浮微粒(PM2.5)指標。依據指標的定義如下:

即時細懸浮微粒(PM2.5)指標計算方式 : 0.5 × 前12小時平均 + 0.5 × 前4小時平均 (前4小時3筆有效,前12小時8筆有效)
