攀藤科技 A0 PMSA003 G10 pm2.5 雷射型粉塵感測器 模組 含G10 專用轉接板與連接線 高精度顆粒物濃度

NT$920 NT$880

10 件庫存

描述

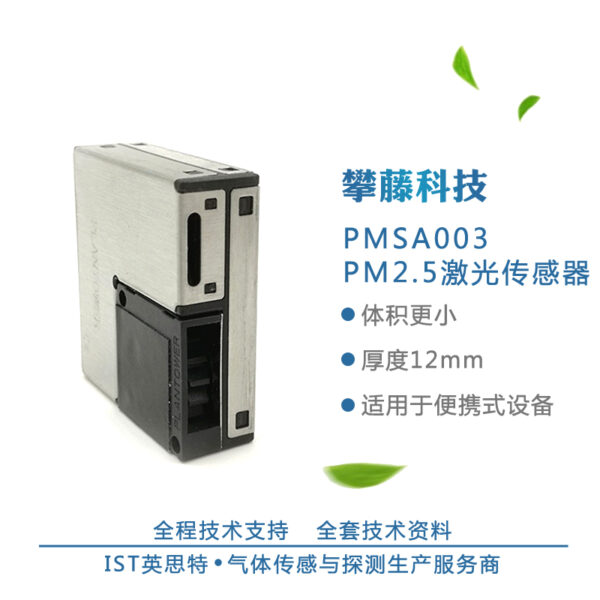

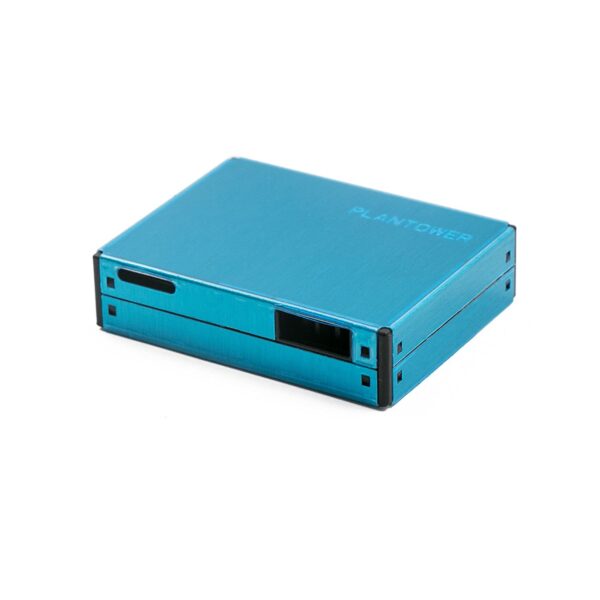

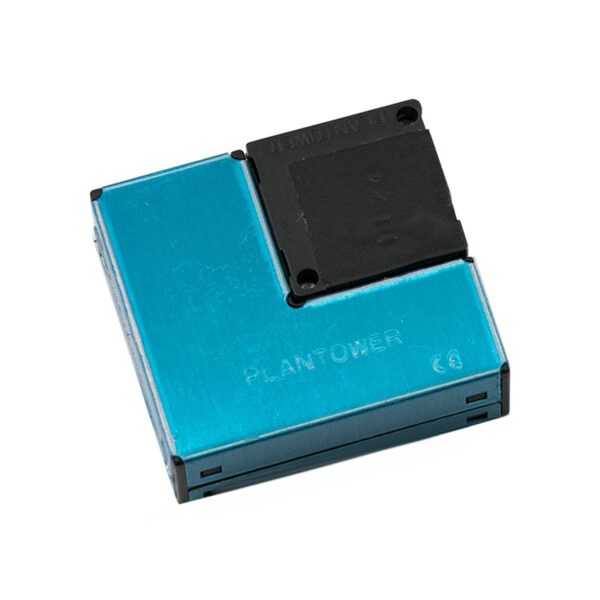

攀藤科技 A0 PMSA003 G10 pm2.5 雷射型粉塵感測器 模組 含G10 專用轉接板與連接線 高精度顆粒物濃度

攀藤科技 A0 PMSA003 G10 pm2.5 雷射型粉塵感測器是一款基於鐳射散射原理的數位式通用顆粒物濃度感測器,可連續采集並計算單位體積內空氣中不同粒徑的懸浮顆粒物個數,即顆粒物濃度分佈,進而換算成為品質濃度,並以通用數位介面形式輸出。本感測器可嵌入各種與空氣中懸浮顆粒物濃度相關的儀器儀錶或環境改善設備,為其提供及時準確的濃度資料。

攀藤科技 A0 PMSA003 G10 pm2.5 雷射型粉塵感測器 規格

參數 指標 單位
顆粒物測量範圍 0.3~1.0;1.0~2.5;2.5~10 微米(μ m)
顆粒物計數效率 50%@0.3 微米   98%@>=0.5 微米
顆粒物質量濃度有效量程(PM2.5 標準值) 0~500 微克/立方米
顆粒物質量濃度最大量程(PM2.5 標準值)* ≥1000 微克/立方米
顆粒物質量濃度解析度 1 微克/立方米
顆粒物質量濃度一致性

(PM2.5 標準值)*

±10%@100~500 微克/立方米 ±10 微克/立方米@0~100 微克/立方米
稱准體積 0.1 升(L)
單次回應時間 <1 秒(s)
綜合回應時間 ≤10 秒(s)
直流供電電壓 Typ:5.0  Min:4.5  Max: 5.5 伏特(V)
工作電流 ≤100 毫安培(mA)
待機電流 ≤200 微安(μ A)
資料介面電平 L <0.8 @3.3 H >2.7@3.3 伏特(V)
工作溫度範圍 -10~+60 攝氏度(℃)
工作濕度範圍 0~99%
儲存溫度範圍 -40~+80 攝氏度(℃)
平均無故障時間 ≥3 年(Y)
最大尺寸 38×35×12 毫米(mm)

感測器數值輸出結果

主要輸出為單位體積內各濃度顆粒物質量以及個數,其中顆粒物個數的單位體積為 0.1 升,品質濃度單位為:微克/立方米。
輸出分為主動輸出和被動輸出兩種狀態。感測器上電後預設狀態為主動輸出,即感測器主動向主機發送串列資料,時間間隔為 200~800ms,空氣中顆粒物濃度越高,時間間隔越短。主動輸出又分為兩種模式:平穩模式和快速模式。在空氣中顆粒物濃度變化較小時,感測器輸出為平穩模式,即每三次輸出同樣的一組數值,實際資料更新週期約為 2s。當空氣中顆粒物濃度變化較大時,感測器輸出自動切換為快速模式,每次輸出都是新的數值,實際資料更新週期為 200~800ms。



介面管腳定義

PIN1 VCC 電源正 5V
PIN2 VCC 電源正 5V
PIN3 GND 電源負
PIN4 GND 電源負
PIN5 RESET 模組重定信號/TTL 電平@3.3V,低復位
PIN6 NC
PIN7 RX 串口接收管腳/TTL 電平@3.3V
PIN8 NC
PIN9 TX 串口發送管腳/TTL 電平@3.3V
PIN10 SET 設置管腳 /TTL 電平@3.3V,高電平或懸空為正常工作狀態,低電平為休眠狀態



安裝注意事項

  • 1. 金屬外殼與內部電源地導通,注意不要和其他外部板組電路或主機殼外殼短接。
  • 2. 進風口和出風口所在的平面緊貼用戶機內壁與外界連通的氣孔為最佳安裝方式,如無法實現,則出風口周圍 2cm 之內無遮擋。進風口和出風口之間應有結構使氣流隔離,避免氣流在用戶機內部從出風口直接回流到進風口。
  • 3. 用戶機內壁為進風口所開的通氣孔不應小於進風口的尺寸。
  • 4. 應用于淨化器類產品時,儘量避免將感測器直接置於淨化器自身風道中,如果無法避免,應單獨設置一個獨立的結構空間,將感測器置於其中,使其與
    淨化器自身風道隔離。
  • 5. 應用與淨化器或固定檢測設備時,感測器位置應高於地面 20cm 以上。否則有可能被近地面的大塵埃顆粒甚至絮狀物污染導致風扇纏繞阻轉。
  • 6. 感測器應用于戶外固定設備時,對於沙塵暴、雨雪等天氣以及楊柳絮的防護,應由設備完成。
  • 7. 感測器是一個整體元件,用戶切勿將其拆解,包括金屬遮罩殼,以防出現不可逆破壞。
