安信可 挪威NORDIC nRF24L01P+ 2.4G SPI+PA 無線收發模組 超遠距離 非低品質可比擬

NT$210 NT$162

15 件庫存

貨號: WIG-005720 分類: 標籤: , , , ,

描述

安信可 挪威NORDIC nRF24L01P+ 2.4G SPI+PA 無線收發模組 超遠距離 非低品質可比擬

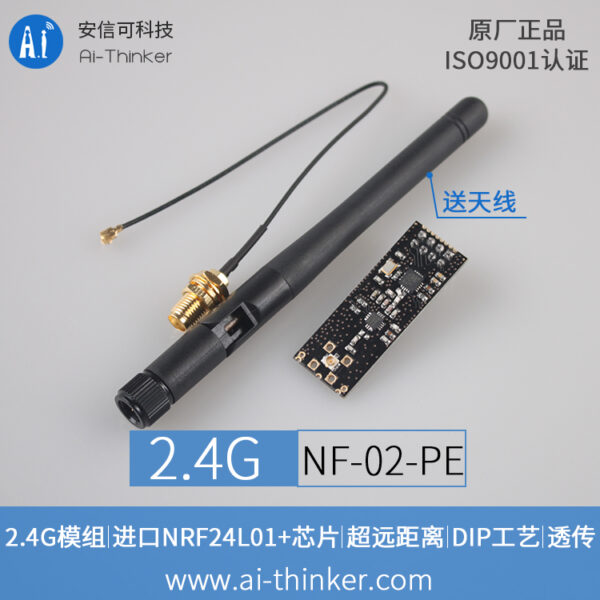

2.4G+PA(NF-02-PA) 是我司為遠距離數據傳輸專門研發的大功率和高靈敏度的無線數傳模塊。工作於免許可證的2.4G ISM 頻段,可以點對點應用, 也可組成星形網絡。2.4G+PA(NF-02-PA) 無線模塊的核心為挪威NORDIC 公司最新的高性能無線數傳晶片NRF24L01+ ,配合本司的專業設計, 增加了大功率PA 和LNA 晶片,射頻開關, 帶通濾波器等組成了專業的全雙向的射頻功放,使得有效通信距離得到極大拓展。

在射頻部分,本司做了大量的優化匹配調試,使得發射效率達到高,諧波小,使得2.4G+PA(NF-02-PA) 無線模塊對外界設備的射頻干擾達到很低,同時也不容易受到其他設備的干擾,極大提高工作的穩定性。2.4G+PA(NF-02-PA) 無線模塊集成度極高,尺寸也只有40.8mm*15.3mm ,方便嵌入於任何對體積要求較高的產品中,客戶只要增加一個MCU 通過SPI 口控制2.4 G+PA(NF-02-PA) 無線模塊即可完成遠距離無線數據傳送系統的設計,完全無需為射頻部分的研發費時費力,大幅度削減研發經費和縮短研發週期。

2.4G+PA(NF-02-PA) 採用DIP-8 封裝,不管是學習還是大批量生產,都可以快速對接到現有產品,無需焊接,直接插拔,使用非常方便。

• DIP-8 超小尺寸封裝,內置2.4G 天線,體積小巧,簡單易用

• 支持六路通道的數據接收

• 支持GFSK/FSK 等通用調製方式

• 支持2Mbps/1Mbps/250Kbps 數據速率

• 多頻點:126 頻點,滿足多點通信和跳頻通信需要

• 內部集成高PSRR的LDO

• 寬電源電壓範圍:3.0~3.6V

• 平均發射電流低至115mA

• 接收靈敏度:-104dBm@250kbps

• 最大輸出功率:+20dBm ;PA 增益:20dBm ;LNA 增益:10dBm

• 採用四線SPI 接口,速率可達10MHz

• 內部集成智能ARQ 基帶協議引擎

• 收發數據硬件中斷輸出

• 支持1bit RSSI 輸出

• 低應用成本:NRF24L01 集成了所有與RF 協議相關的高速信號處理部分,比如:自動重發丟失數據包和自動產生應答信號等,NRF24L01 的SPI 接口可以利用單片機的硬件SPI 口連接或用單片機I /O 口進行模擬,內部有FIFO 可以與各種高低速微處理器接口,便於使用低成本單片機。

• 便於開發:由於鏈路層完全集成在模塊上,非常便於開發。自動重發功能,自動檢測和重發丟失的數據包,重發時間及重發次數可軟件控制自動存儲未收到應答信號的數據包自動應答功能,在收到有效數據後,模塊自動發送應答信號,無須另行編程載波檢測—固定頻率檢測內置硬件CRC 檢錯和點對多點通信地址控制數據包傳輸錯誤計數器及載波檢測功能可用於跳頻設置可同時設置六路接收通道地址,可有選擇性的打開接收通道標準插針DIP 2.54mm 間距接口,便於嵌入式應用。



序號

名稱

方向

用途

1

VCC

供電電源,必須2.0 ~ 3.6V 之間

2

GND

地線,連接到電源參考地

3

CSN

輸入

模塊片選引腳,用於開始一個SPI 通信

4

CE

輸入

模塊控制引腳

5

MOSI

輸入

模塊SPI 數據輸入引腳

6

SCK

輸入

模塊SPI 總線時鐘

7

IRQ

輸出

模塊中斷信號輸出,低電平有效

8

MISO

輸出

模塊SPI 數據輸出引腳













模塊型號 NF-02-PA
封裝 DIP-8
尺寸 40.8*15.3mm
通訊接口 SPI (最高速率可達10Mbps )
空中速率 250k~2Mbps 3 級可調(250kbps 、1Mbps 、2Mbps)
頻譜範圍 2400MHz~2525MHz 可調,1MHz 步進
天線形式 外接天線, 增益20dBi
最大發射功率 20dBm
PA 增益 20dB
LNA 增益 10dB
接收靈敏度 -104dBm@250kbps
平均電流 發射電流:115mA (20dBm )

接收電流:45mA (2Mbps )

關斷電流4.2uA (Shutdown 模式)

供電範圍 3.0~3.6V ,典型值3.3V
工作溫度 -20 ℃ ~ 85 ℃
存儲環境 -20 ℃ ~ 90 ℃ , < 90%RH
