匯承 HC-12 SI4463 低功耗遠距離無線傳輸模組 433MHz 1Km 替代藍牙訊號更強更遠

NT$230 NT$200

13 件庫存

貨號: WLO-002844 分類: 標籤: , , ,

描述

匯承 HC-12 SI4463 低功耗遠距離無線傳輸模組 433MHz 1Km 替代藍牙訊號更強更遠

  • 1:供電電壓3.2V~5.5V。(如果模塊要長時間工作在發射狀態,建議當電源電壓超過4.5V時串接一個1N4007二極管,避免模塊內置LDO發熱)
  • 2:默認通訊距離(開闊地測試):600m左右(通訊距離最高可調達到1000m,空中波特率5000bps)。
  • 3:默認空閒電流:16MA(模塊在不同的工作模式下的工作電流不同)。
  • 4:模塊尺寸:27.8mm×14.4mm×4mm。
  • 5:工作頻率範圍(433.4—473.0MHz,多達100個通信頻道)最大100mW 發射功率(可設置)
  • 6:模塊支持軟件升級。(我們為客戶提供升級軟件)
  • 7:默認出廠設置:工作模式FU3,波特率9600bps,通訊頻道CH001(433.4M)。

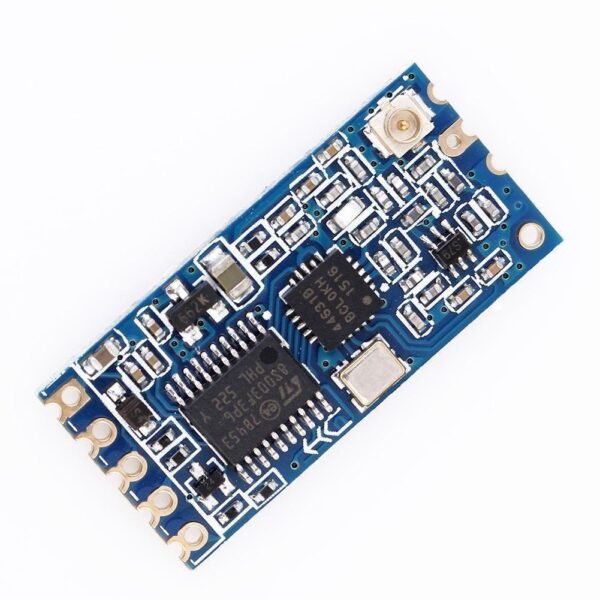

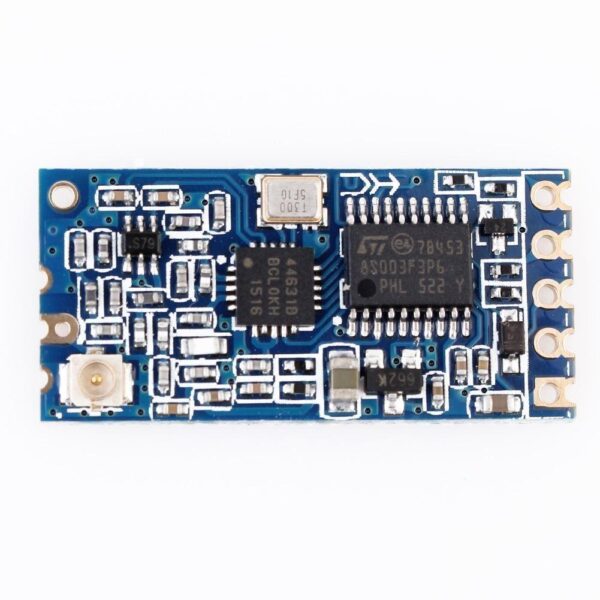

匯承 HC-12 SI4463 低功耗遠距離無線傳輸模組

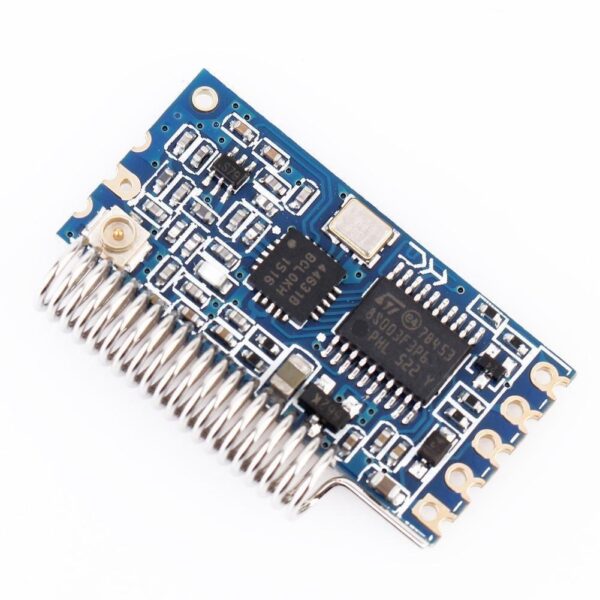

 下面提供幾種天線的接法供用戶自己選擇

C-12模塊有三種串口透傳模式,用FU1 、FU2和FU3表示。使用時,各種模式都是只管收發串口數據即可,不用管空中無線傳送部分。系統默認工作在FU3全速模式下,此模式可以根據串口波特率自動調節空中波特率,在低波特率下通信距離最遠。不同模式是不能互傳數據的,用戶可以根據實際情況選擇最優模式。
使用時一般不限定一次連續往模塊串口發送的字節數。但鑑於環境干擾等因素,一次連續發送大量數據時,有可能會丟失一些字節。所以,上位機最好要有應答和重發等機制,避免信息丟失。
1:FU1
此模式為較省電模式,此時模塊的空閒工作電流為3. 6mA左右。此模式下模塊同樣可以設置如下面表格所示的8種串口波特率,但空中波特率統一為250000bps 。
2:FU2
此模式為省電模式,此時模塊的空閒工作電流為80μA 左右。此模式下模塊只支持
1200 bps、2400 bps 和4800 bps 的串口波特率,空中波特率統一為250000bps。設置成其它
串口波特率,模塊不能正常通信。同時,在FU1和FU3模式下設置為FU2模式時,超過4800 bps的串口波特率一律會被自動降低為4800 bps。(經檢測,此模式下傳輸數據的時候有少許BUG,暫時不建議用戶使用FU2模式,我們會第一時間修改BUG,更新程序。)
3:FU3
模塊工作於全速狀態下,空閒工作電流為16mA左右。在此模式下,模塊會根據串口波特率自動調節無線傳輸空中波特率,其對應關係如下表所示:

串口波特率

1200bps

2400bps

4800bps

9600bps

19200bps

38400bps

57600bps

115200bps

空中波特率

5000bps

15000bps

58000bps

236000bps

為了使通信距離盡量遠,可以把串口波特率設為低波特率。如果是短時間傳送大量數據,則把串口波特率設為高波特率,但要犧牲通信距離。

不同空中波特率條件下模塊的接收靈敏度如下表所示:
 空中波特率  5000bps  15000bps  58000bps 236000bps
 無線接收靈敏度  -117dBm  -112dBm  -107dBm  -100dBm

一般來說,接收靈敏度每下降6dB,通信距離會減少一半。

下面給出各種模式的一些特性參考值:

 模式  FU1  FU2  FU3  備註
 空閒電流  3.6mA  80uA  16mA  平均值
 傳送延時  4~80mS  500mS  4~80mS  發一個字節
 回環測試1  31mS  串口波特率9600,發一個字節
 回環測試2  31mS  串口波特率9600,發十個字節

注:回環測延時是指,短接一模塊的TX與RX引腳,發串口數據給另一模塊,從開始發送串口數據計起到另一模塊TX引腳出現返回來的數據的這段時間。

模組參數設置AT指令

AT指令用來設置模塊的參數和切換模塊的功能,設置後需退出設置狀態才生效。同時,參數和功能的修改,掉電不會丟失。
(1)指令模式的進入

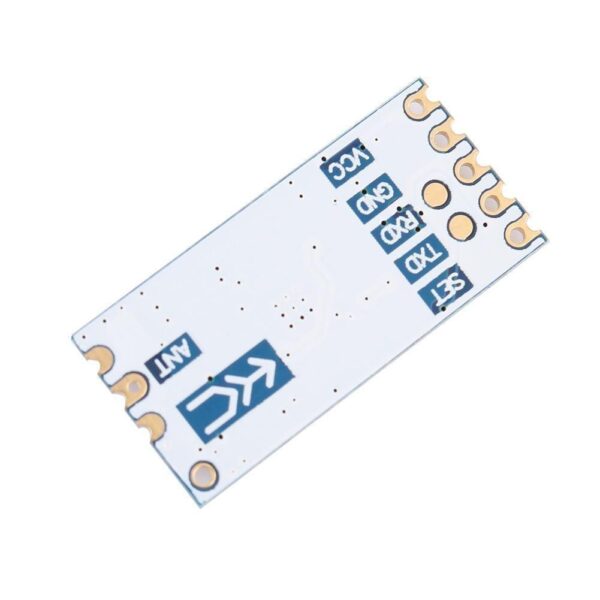

第一種進入方式——正常使用(已經上電)中,把第5 引腳“SET”置低電平;
第二種進入方式——斷電,第5 引腳“SET”先置低電平再重新上電。
這兩種方式都能使模塊進入AT指令模式,釋放(“SET”引腳不接低電平)則退出指令模式。退出指令模式後,如果更改了模塊功能,則會切到相應的功能態。
第二種方式固定以9600,N,1 的串口格式進入AT。
(2)指令說明
①     AT
測試指令
例:
     發給模塊指令“AT”,模塊返回“OK”。
②     AT+Bxxxx
更改串口波特率指令。可設置波特率為1200bps、2400bps、4800bps、9600bps、19200bps 、38400bps 、57600bps和115200bps。出廠默認為9600bps。
例:
設置模塊串口波特率為19200bps ,請發給模塊指令“AT+B19200 ”,模塊返回
“OK+B19200”。
③     AT+Cxxx
更改無線通信的頻道,從001到127可選(超過100以後的無線頻道,通信距離不作保證)。無線頻道默認值為001,工作頻率為433.4MHz。頻道的步進是400KHz,頻道100的工作頻率為473.0 MHz。
例:
設置模塊工作到頻道21,請發給模塊指令“AT+C021 ”,模塊返回“OK+C021”。
退出指令模式後,模塊工作在第21通道,工作頻率為441.4 MHz。
注意:由於HC-12模塊的無線接收靈敏度比較高,當空中波特率大於58000 bps時,必須要錯開5個相鄰頻道來使用。當空中波特率不大於58000 bps時,如果短距離(10米以內)通信,也需要錯開5個相鄰頻道使用。
④     AT+FUx
更改模塊串口透傳模式,有FU1 、FU2和FU3三種模式。模塊默認模式是FU3 ,兩模塊的串口透傳模式必須設置為一樣才能正常通信。詳細介紹請查看上面“無線串口透傳” 部分的介紹。
     例:
     發給模塊指令“AT+FU1”,模塊返回“AT+OK”。
⑤     AT+Px
設置模塊的發射功率等級,x 可取1—8,對應模塊發射功率如下:
x 值 1 2 3 4 5 6 7 8
模塊發射功率 (dBm) -1 2 5 8 11 14 17 20
默認設置為8,發射功率最大,通信距離最遠。發射功率等級設置為1,發射功率最小。一般來說,發射功率每下降6dB ,通信距離會減少一半。
例:
     發給模塊指令“AT+P 5 ”,模塊返回“OK+P5”。退出指令模式後,模塊發射功率為+11 dBm。

 HC-12 433Mhz SI4463 Wireless Module Serial Port 1000M HC-12 Replace Bluetooth Antenna

Power supply voltage : 3.2 V — 5.5 V.(if the modules working long hours in emission state, suggested that when the power supply voltage is greater than 4.5 V
you need concatenating a 1N4007 diode to avoid module built-in LDO got fever)
Default communication distance : about 600 m (communication distance is adjustable up to 1000 m, air baud rate 5000 BPS).
Default idle current: 16 ma (modules in different working mode of different current).
Module size: 27.8mm*14.4mm*4mm.
Operating frequency range (433.4 473.0 MHz, as many as 100 communication channel) maximum 100 mw fired power (can be set)
Module supporting software upgrades.
Default factory Settings: working mode FU3, baud rate 9600 BPS, communication channel CH001 (433.4 M)
Packing included:
1* 433Mhz SI4463 Wireless Module Serial Port 1000M HC-12
